Vysvětlení strojů pro drátové EDM: typy, pracovní princip a průvodce výběrem

Běžné typy drátových EDM strojů a jejich charakteristiky

Drátové EDM stroje jsou obecně seskupeny podle rychlosti drátu, materiálu drátu a schopnosti kuželového řezání a tyto tři faktory do značné míry určují, co daný stroj dobře zvládá. Středněrychlostní drát EDM stroje běží s vratným molybdenovým drátem při kontrolované, mírné rychlosti a jsou široce používány tam, kde je zapotřebí vyvážení rychlosti řezání a povrchové úpravy. Vysokorychlostní drát EDM stroje také obvykle používají molybdenový drát s vratným pohybem, ale jsou vyladěny pro rychlejší odstraňování materiálu na přímých profilech s nízkým kuželem. EDM drát s velkým kuželem stroje jsou postaveny na rozšířeném rozsahu pojezdu naklápěcí osy, takže drát lze naklánět v širokém rozsahu, což z nich dělá praktickou volbu pro děrovací lisy, vytlačovací matrice a další díly, které potřebují výrazný úhel úkosu řezaný do tvrzeného bloku.

Vzhledem k tomu, že tyto kategorie popisují spíše spektrum než tři pevně oddělené návrhy, mnoho obchodů nakonec volí spíše podle rodiny dílů, které řežou nejčastěji, než podle jedné ideální konfigurace. Níže uvedený přehled shrnuje, jak je každý typ typicky umístěn v rámci pracovního postupu elektroerozivní elektroerozivní obrábění.

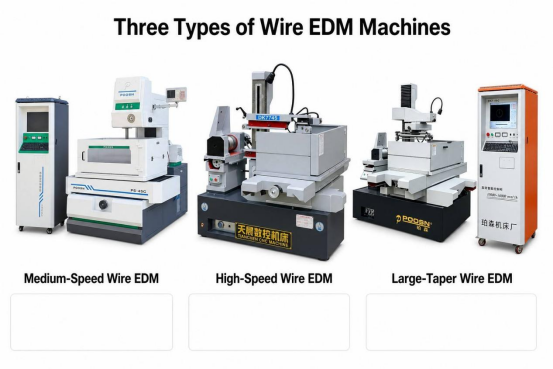

Středněrychlostní drát EDM Pístový molybdenový drát, vyvážená řezná rychlost a povrchová úprava, běžné pro běžné součásti nástrojů a forem, jako jsou řady PS-C a DK77-BC. Vysokorychlostní drátové EDM Pístový molybdenový drát vyladěný pro rychlejší průchodnost při řezání profilů s menším kuželem a vyšším objemem, jako jsou řady DK77-A a DK77-B. EDM drát s velkým kuželem Rozšířený pojezd naklápěcí osy pro výrazné úhly úkosu na razidlech, matricích a vytlačovacích nástrojích, jako je řada DK77-D.

Řezná rychlost je jednou z prvních otázek, které si obchody kladou při srovnávání typů drátěných EDM strojů, protože přímo ovlivňuje dobu cyklu a výkon. Surová rychlost sama o sobě nevypráví celý příběh, protože schopnost zkosení a dosažitelná přesnost často vyvažují to, jak rychle může drát projít řezem. V níže uvedené tabulce jsou vedle sebe umístěny středněrychlostní, vysokorychlostní a velké kuželové drátové EDM stroje s použitím indexu relativní účinnosti spíše než absolutních řezných rychlostí, protože skutečná rychlost se liší podle materiálu, tloušťky a nastavení generátoru. Tento ilustrativní rejstřík má spíše ukázat obecné modelárny, s nimiž se setkávají v praxi, než sloužit jako pevný údaj o výkonu pro jakýkoli konkrétní stroj. Pochopení tohoto vzoru pomáhá zúžit, který typ drátového EDM stroje stojí za to dále vyhodnotit pro danou rodinu součástí.

Jak ukazuje graf, vysokorychlostní drátové EDM stroje mají tendenci dosahovat nejvyššího skóre v indexu relativní účinnosti řezání, což odráží jejich konstrukční zaměření na rychlý úběr materiálu pro přímočaré profily. Středněrychlostní drátové EDM stroje jsou umístěny těsně za sebou, což odráží filozofii designu, která vyvažuje přiměřeně rychlý řez se stálým napětím drátu a jemnějším ovládáním povrchu. EDM stroje s velkým kuželem drátu vykazují v tomto srovnání nejnižší relativní index, ale to neznamená, že jsou celkově slabším strojem; jednoduše odráží, že řezání pod výrazným úhlem přirozeně zpomaluje proces ve srovnání s přímým vertikálním řezem. V praxi dílna, která stříhá jednoduché vysekávací razníky při velkém objemu, obvykle ocení výhodu propustnosti, kterou konfigurace vysokorychlostního drátového EDM nabízí. Obchod vyrábějící přesné součásti forem s přísnějšími požadavky na povrchovou úpravu se může přiklonit ke středněrychlostnímu EDM drátu, kde kontrolovanější podávání drátu podporuje čistší finální průchod. Dílna, která pravidelně obrábí zápustky, vytlačovací nástroje nebo razníky s úhly úkosu, zjistí, že schopnost kuželovitosti je důležitější než surová rychlost, protože bez ní nelze součást na stroji vůbec vyrobit. Za zmínku také stojí, že řezná rychlost na jakémkoli drátovém EDM stroji se mění s tloušťkou obrobku, průměrem drátu a počtem řezů použitých k dosažení cílové povrchové úpravy. Tlustší obrobky obecně snižují dosažitelnou řeznou rychlost bez ohledu na typ stroje, protože na jednotku dráhy drátu musí být erodováno více materiálu. Vícenásobné ořezové řezy, které jsou běžné, když je vyžadována jemná povrchová úprava, také zvyšují celkovou dobu zpracování, i když nemění základní rychlostní třídu stroje. Z tohoto důvodu je relativní index v grafu nejlépe použit jako výchozí bod pro zúžení typu stroje s podrobnějším vyhodnocením konkrétní geometrie součásti a požadavků na konečnou úpravu, která následuje poté. Obchody, které pravidelně provozují kombinaci přímých a zkosených dílů, si někdy vybírají speciálně stroj pro elektroerozivní dráty s velkým kuželem, protože stále může provádět standardní vertikální řezy, což mu poskytuje větší flexibilitu, i když je jeho relativní index účinnosti nižší pro specificky zkosenou práci. Přizpůsobení typu stroje dominantní rodině součástí v pracovním vytížení dílny má tendenci být důležitější než optimalizace čistě pro nejvyšší řeznou rychlost.

Klíčové shrnutí: tři hlavní kategorie drátových elektroerozivních strojů vyvažují rychlost, schopnost úkosu a kontrolu dokončení, takže dominantní rodina dílů, které obchod řeže, by měla být vodítkem při výběru více než jakýkoli jednotlivý údaj o výkonu.

Jak drátové EDM stroje fungují: Princip činnosti a struktura jádra

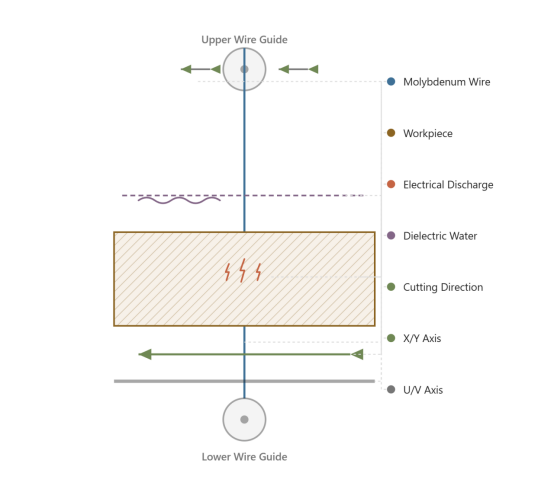

Každý drátěný EDM stroj, bez ohledu na kategorii, odebírá materiál skrz jiskrová eroze : kontinuálně se pohybující drátová elektroda je držena v malé, kontrolované vzdálenosti od obrobku a tisíce rychlých elektrických výbojů za sekundu odpaří malá množství kovu podél naprogramované dráhy. Drát samotný se nikdy fyzicky nedotýká obrobku, a proto EDM pro řezání drátem může obrábět kalenou nástrojovou ocel, karbid a další těžko obrobitelné materiály bez mechanických řezných sil, které omezují konvenční obrábění.

Dielektrická kapalina, typicky deionizovaná voda, nepřetržitě proudí řeznou mezerou. Tato kapalina ochlazuje drát a obrobek, odplavuje erodované částice, takže neinterferují s následnými výboji, a pomáhá řídit elektrické charakteristiky jiskřiště. Servořídicí systém nepřetržitě monitoruje stav mezery a v reálném čase upravuje polohu drátu, aby byla zachována stabilní a konzistentní mezera při postupu řezání. Mezitím CNC řízení řídí osy X a Y, aby sledovalo naprogramovaný profil součásti, a na strojích zkonstruovaných pro kuželové řezání další pohyb os U a V naklání vodítka drátu, takže drát může řezat spíše pod úhlem než přísně svisle.

Základní komponenty sdílené mezi typy drátových EDM strojů

1. Systém přívodu a navíjení drátu, který nepřetržitě podává čerstvý drát a shromažďuje použitý drát poté, co projde řezem
2. Horní a spodní vedení drátu, které přesně umístí drát a na strojích s možností zužování se naklánějí pro vytvoření šikmých řezů
3. Regulace napnutí drátu, která udržuje drát napnutý a stabilní, takže odolává průhybu při řezání
4. Systém cirkulace a filtrace dielektrické kapaliny, který dodává čistou kapalinu do řezné mezery a odstraňuje erodované nečistoty
5. Pulzní generátor, který produkuje elektrické výboje, které skutečně erodují materiál
6. CNC řízení a systém pohonu os, který polohuje pracovní stůl a vedení drátu podle naprogramované geometrie součásti

Povrchová úprava se na drátovém EDM stroji jen zřídka dosáhne jediným průchodem a pochopení toho, jak se konečná úprava zlepšuje při po sobě jdoucích řezech, pomáhá vysvětlit, proč je víceprůchodové programování standardní praxí. První hrubý řez odstraní většinu materiálu rychle, ale zanechá poměrně hrubý povrch, protože prioritou v této fázi je spíše odstranění materiálu než konečná úprava. Následné ořezové řezy využívají nastavení nižší energie a pomalejší rychlosti posuvu, konkrétně ke snížení drsnosti povrchu krok za krokem. Níže uvedená tabulka ukazuje typický ilustrativní vzor toho, jak Ra, běžná míra drsnosti povrchu, má tendenci klesat na hrubém řezu a několika řezech. Tyto hodnoty představují obecné chování procesu EDM drátu spíše než zaručený výsledek pro jakýkoli konkrétní stroj, materiál nebo sadu parametrů.

Čára v grafu prudce klesá mezi hrubým řezem a prvním řezem ořezu, což odráží, jak velká část nerovností povrchu z rychlé, vysokoenergetické eroze se odstraní při prvním dokončovacím průchodu. Každý další ořez pokračuje ve snižování hodnoty Ra, ale o progresivně menší množství, což ilustruje vzorec klesající návratnosti, který je obecně běžný v procesech EDM dokončovacích prací. Tento vzor klesající návratnosti je jedním z důvodů, proč obchody zvažují náklady na dodatečný ořez oproti tomu, jak velké zlepšení povrchové úpravy ve skutečnosti pro daný díl přináší. Díly určené k dalšímu leštění nebo texturování se někdy zastaví po dvou nebo třech průchodech, protože zbývající drsnost bude stejně vyřešena samostatným dokončovacím krokem. Díly, které musí splňovat přesné specifikace povrchové úpravy při řezu, jako jsou určité přesné dutiny forem, často odůvodňují provádění dodatečných řezů, aby se dosáhlo nižší praktické hodnoty Ra. Průměr drátu, nastavení generátoru a stav dielektrické kapaliny ovlivňují, jak rychle se Ra zlepšuje od jednoho průchodu k druhému, takže přesná křivka se bude lišit od zakázky k zakázce. Stroje se stabilnějším ovládáním napětí drátu, často spojené se středně rychlými konfiguracemi drátu EDM, mají tendenci produkovat konzistentnější konečné zlepšení napříč průchody. Vzhledem k tomu, že každý trimový průchod přidává čas na zpracování, celkový počet použitých průchodů přímo ovlivňuje dobu cyklu, což je důležitý faktor plánování vedle samotného cíle. Dílny programující nový díl obvykle začínají se známou sekvencí ořezu z podobné předchozí práce a upravují počet průchodů podle toho, jak se měří výsledné dokončení. Sledování skutečných naměřených hodnot Ra proti vzoru, jako je tento, může pomoci identifikovat, kdy mohou být vodítka drátu, napínací systém nebo proplachování stroje nedostatečně výkonné, protože plošší křivka, než se očekávalo, často ukazuje na mechanický nebo procesní problém spíše než na programovací. Sledování tohoto vztahu v průběhu času také podporuje přesnější cenové nabídky, protože obchod může spolehlivěji odhadnout dobu cyklu, jakmile zhruba ví, kolik ořezů bude daná specifikace povrchové úpravy vyžadovat.

Klíčové shrnutí: proces elektroerozivního řezání drátem se opírá o stabilní jiskřiště, nepřetržité proplachování dielektrika a víceprůchodové programování a stejná základní struktura je základem středněrychlostních, vysokorychlostních a velkých kuželových drátových elektroerozivních strojů.

Aplikační scénáře a kritéria výběru pro drátové EDM zařízení

Stroje na drátové elektroerozivní obrábění slouží široké škále průmyslových odvětví a pochopení, kde se technologie obvykle používá, pomáhá dát rozhodování o výběru stroje do kontextu. Formy a zápustky byly historicky jednou z největších oblastí použití drátového EDM, protože tento proces vyniká při řezání kalené nástrojové oceli do přesné geometrie dutiny a razníku. Přesné nástroje, automobilové komponenty a letecké nebo lékařské díly také spoléhají na drát EDM všude tam, kde úzké tolerance nebo tvrdé materiály znesnadňují konvenční obrábění. Níže uvedený prstencový graf rozděluje ilustrativní reprezentativní distribuci drátových EDM aplikací v těchto širokých průmyslových segmentech. Stejně jako u předchozího grafu jsou tato procenta určena k vyjádření obecných vzorců odvětví spíše než přesných údajů o podílu na trhu pro jakékoli konkrétní období nebo region.

Aplikace forem a zápustek tvoří největší ilustrativní podíl v tabulce, což je v souladu s dlouhodobou úlohou drátového EDM při řezání dutin, jader a břitových destiček z kalené nástrojové oceli, které by bylo obtížné konvenčním způsobem obrábět. Přesné obrábění představuje další největší segment, který zahrnuje položky, jako jsou měřidla, přípravky a lisovací součásti, kde jsou úzké rozměrové tolerance důležitější než objem výroby. Významný podíl mají také automobilové komponenty, které odrážejí trvalou potřebu průmyslu po odolných lisovacích nástrojích, ozubených kolech a přesných součástech. Letecký a kosmický průmysl a lékařské aplikace, i když jsou celkově menší, mají tendenci vyžadovat některé z nejpřísnějších tolerancí a nejnáročnějších materiálových specifikací, včetně superslitin na bázi niklu a titanu, které je obtížné obrábět konvenčními metodami řezání. Zbývající kategorie „jiná průmyslová“ zachycuje širokou směs případů použití, od vývoje prototypů až po speciální kryty elektroniky, které přesně nezapadají do ostatních segmentů. Tato distribuce také naznačuje, proč středněrychlostní a velké kuželové drátové EDM stroje zůstávají oblíbenou volbou, protože práce s formami, zápustkami a nástroji často těží ze schopnosti kužele a kontroly povrchu, které tyto typy strojů nabízejí. Obchody vstupující do nového segmentu trhu mohou použít distribuci jako je tato jako hrubé vodítko k tomu, které schopnosti budou pravděpodobně nejdůležitější, ačkoli skutečná poptávka vždy závisí na konkrétní zákaznické základně, kterou obchod obsluhuje. Například dílna zaměřená na nástroje může upřednostňovat schopnost kuželovitosti a povrchovou úpravu před hrubou řeznou rychlostí, vzhledem k tomu, jak velká část segmentu nástrojů zahrnuje složité geometrie s blízkou tolerancí. Dílna zaměřená na automobilový průmysl, která vyřezává větší objemy jednodušších součástí lisovacích nástrojů, může místo toho upřednostňovat rychlost řezání a dobu cyklu, aby udržela krok s výrobními plány. Protože drátová elektroerozivní obrábění je subtraktivní, bezkontaktní proces, který nevyvíjí významnou mechanickou sílu na obrobek, zůstává volitelnou možností pro všechny tyto segmenty, kdykoli tvrdost nebo geometrická složitost vylučuje konvenční metody řezání.

Klíčové poznatky: přizpůsobení drátového EDM stroje tloušťce materiálu, požadovanému úhlu úkosu a cílové povrchové úpravě je spolehlivější přístup k výběru než výběr založený pouze na průmyslu.

Podrobné srovnání: Středněrychlostní vs vysokorychlostní vs velký kuželový drát EDM

Volba mezi středněrychlostními, vysokorychlostními a velkými kuželovými drátovými EDM stroji často spočívá v vážení několika funkcí najednou místo optimalizace pro jednu metriku. Přesnost, rychlost řezání, možnost úkosu, úroveň automatizace a celková všestrannost použití – to vše závisí na tom, jaký typ stroje nejlépe vyhovuje typickému pracovnímu zatížení dílny. Jednočíselné srovnání zde může být zavádějící, protože stroj, který má dobré výsledky v rychlosti, může dosáhnout nižšího skóre ve schopnosti zúžení a naopak. Radarová tabulka níže uvádí všechny tři typy strojů napříč těmito pěti rozměry pomocí ilustrativního relativního měřítka od 1 do 10, takže kompromisy jsou snáze vidět na první pohled. Stejně jako u předchozích grafů mají tyto hodnoty reprezentovat obecné tendence napříč kategorií spíše než list specifikací jakéhokoli konkrétního modelu.

Radarový graf ukazuje, že středněrychlostní drátové EDM stroje mají relativně vyvážený tvar, dosahují přiměřeně dobrých výsledků v oblasti přesnosti, automatizace a všestrannosti, aniž by byly nejlepší v jakémkoli jednotlivém rozměru. Vysokorychlostní drátové EDM stroje se táhnou nejdále podél osy rychlosti, což je v souladu s jejich konstrukčním zaměřením na rychlé, velkoobjemové řezání přímých profilů. Stroje EDM s velkým kuželem sahají nejdále podél osy schopnosti kužele, což odráží rozšířený pojezd osy a rozsah naklánění, které v první řadě umožňují širokoúhlé řezání. Je pozoruhodné, že stroje s velkým kuželem mají v tomto srovnání také slušné skóre přesnosti, protože schopnost kužele a přesnost řezání se u dobře postaveného stroje vzájemně nevylučují. Osa všestrannosti má tendenci upřednostňovat středněrychlostní a velké kuželové konfigurace o něco více než vysokorychlostní stroje, protože schopnost zpracovávat jak přímou, tak zkosenou práci rozšiřuje rozsah dílů, které může vyrobit jeden stroj. V tomto ilustrativním srovnání jsou skóre automatizace u všech tří typů poměrně blízko, což odráží, jak se automatické navlékání drátu, programovatelné řízení napětí a polohování CNC staly běžnými rysy moderních drátových EDM strojů obecně, spíše než aby byly jedinečné pro jednu kategorii. Obchody, které primárně řežou nástrojové součásti s rovnými stěnami ve velkém objemu, pravděpodobně zjistí, že výhoda vysokorychlostního stroje na ose rychlosti převáží jeho nižší kuželovitost. Obchody vyrábějící razníky, zápustky nebo vytlačovací nástroje s úhly úkosu budou klást větší váhu na osu schopnosti kužele, kde jednoznačně vedou stroje s velkým kuželem. Obchody se smíšenou pracovní zátěží, které řežou rovné i zkosené díly napříč různými zakázkami, často tíhnou k vyváženějšímu profilu, který vykazují středněrychlostní drátové EDM stroje. Čtení radarového grafu, jako je tento, není ani tak o výběru jediného největšího tvaru, ale spíše o přizpůsobení nejsilnějších os tvaru specifickým požadavkům typických dílů obchodu. Protože tyto hodnoty jsou spíše ilustrativní než měřené z konkrétního modelu, obchody hodnotící nákup by měly potvrdit skutečnou přesnost, rychlost a specifikace úkosu přímo u výrobce zařízení pro uvažovaný model.

Klíčový poznatek: žádná kategorie elektroerozivního elektroerozivního drátu nevede ve všech rozměrech, takže obchody se smíšeným pracovním zatížením často těží ze společného hodnocení přesnosti, rychlosti, rozsahu úkosu a automatizace, než z jakéhokoli jednoho faktoru samostatně.

Pokyny pro údržbu drátěných EDM strojů

Důsledná údržba zajišťuje, že drátový EDM stroj řeže s navrženou přesností po celá léta používání a většina rutinních úkolů je po začlenění do pravidelného plánu přímočará. Napnutí drátu by mělo být pravidelně kontrolováno a kalibrováno, protože příliš volný nebo příliš utažený drát může ovlivnit přímost a tím i přesnost dílu. Kvalita dielektrické kapaliny, obvykle měřená pomocí vodního odporu, vyžaduje pravidelné monitorování spolu s včasnou výměnou filtru, protože kontaminovaná nebo špatně upravená kapalina zpomaluje řezání a může způsobit poškození drátu. Vedení drátu se postupně opotřebovávají neustálým kontaktem s pohybujícím se drátem a je třeba je kontrolovat v nastaveném intervalu a vyměnit, jakmile opotřebení ovlivní přímost řezu. Dielektrická nádrž, pracovní stůl a dráha vodičů by se měly pravidelně čistit, aby se zabránilo hromadění nečistot, které by rušily proplachování a elektrický kontakt.

Další postupy, které podporují dlouhodobou přesnost

1. Pravidelně ověřujte nivelaci stroje a přesnost polohování os podle známé reference
2. Udržujte si inventář klíčového spotřebního materiálu, včetně drátu, filtrů a vodítek drátu, abyste se vyhnuli neplánovaným prostojům
3. Kontrolujte a promažte vodicí lišty a kuličkové šrouby podle intervalu doporučeného výrobcem
4. Zaznamenávejte opakující se problémy, jako je neočekávané přerušení drátu, takže vzory lze vysledovat zpět ke kořenové příčině

Klíčové poznatky: stav dielektrické kapaliny, opotřebení vedení drátu a pravidelné kontroly polohy jsou faktory údržby, které jsou nejtěsněji spjaty s dlouhodobou přesností řezání drátu EDM.

O společnosti POOSN – výrobce profesionálních drátěných EDM strojů

O společnosti POOSN – výrobce profesionálních drátěných EDM strojů

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd je jedním z příkladů výrobce strukturovaného kolem této šíře produktu. Společnost se zaměřuje na výzkum, vývoj a výrobu zařízení pro elektroerozivní obrábění a související speciální technologie zpracování, přičemž sortiment zahrnuje Středněrychlostní drátová EDM série PS-C a DK77-BC , Řada vysokorychlostních drátových EDM DK77-A a DK77-B a the DK77-D série EDM s velkým kuželem . Každý obráběcí stroj je v rámci výroby testován na přesnost polohování, což je krok, který přímo souvisí s výše uvedenými kontrolami údržby polohování os, protože počáteční přesnost stroje nastavuje základní linii, kterou má průběžná údržba zachovat. Produkty společnosti se prodávají na domácích trzích, přičemž vybrané modely jsou vyváženy do jihovýchodní Asie, západní Asie, Evropy a Ameriky, což odráží druh dokumentace a poprodejní komunikace, kterou mezinárodní nákupčí elektroerozivního drátu obvykle hledají při porovnávání dodavatelů. Tato šíře zkušeností ve spojení s deklarovaným zaměřením na kvalitu a potřeby zákazníků ilustruje obecné profilové dílny, které by měly hledat při hodnocení jakéhokoli výrobce drátěných EDM strojů, bez ohledu na to, zda je tento konkrétní dodavatel tím, kdo je nakonec vybrán.

Klíčové informace: Výběr správného stroje na drátovou EDM závisí na materiálu vašeho obrobku, tloušťce, požadované přesnosti, úhlu kužele a objemu výroby. Pokud si nejste jisti, který stroj je vhodný pro vaši aplikaci, kontaktujte POOSN a sdělte nám své specifikace obrobku. Náš tým vám může pomoci vybrat vhodné řešení Wire EDM.
