Wire EDM pro letectví a kosmonautiku: Průvodce přesným řezáním pro kritické součásti

Váš obchod obdrží sadu blokovacích desek turbínových lopatek Inconel 718, sadu titanových protipožárních těsnění a sadu tvrzených vložek D2 pro kovací zápustku podvozku. Výkres vyžaduje tolerance profilu v rozsahu ±0,005 mm, povrchovou úpravu lepší než Ra 0,8 μm a přetavenou vrstvu bez mikrotrhlin. Výrobní plán vám dává sedm dní.

Požadavky jako tyto jsou důvodem, proč drát EDM zaujímá tak stabilní místo v letecké výrobě. Drátové EDM – také psáno drátové EDM nebo WEDM – odstraňuje materiál řízenými elektrickými výboji v dielektrické kapalině, takže tvrdost a houževnatost obrobku neomezuje proces tak, jak omezují frézování nebo broušení. Materiály, které je obtížné nebo nemožné řezat ostřím, lze stále řezat na hotový profil. Letecké dílny se na tento proces spoléhají po celá desetiletí u štěrbin pro jedle, chladicích funkcí, přesných držáků, těsnicích kroužků a tenkostěnných krytů, kde nejsou otřepy, vychylování nástroje a popáleniny při broušení přijatelné.

Tato příručka popisuje, jak se proces chová na leteckých materiálech, kde leží praktické limity tolerance, povrchové úpravy a integrity povrchu, která třída stroje stojí za zvážení pro danou rodinu součástí a co je třeba ověřit před zadáním objednávky – včetně řezné zkoušky na vašem vlastním materiálu.

Proč se drátové EDM používá pro letecké komponenty

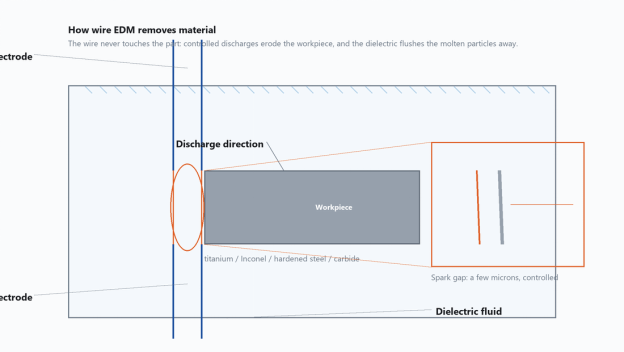

Drátové EDM generuje každý výboj mezi tenkou napájenou drátěnou elektrodou a obrobkem, přičemž řezná zóna je ponořena do (nebo je propláchnuta) dielektrickou kapalinou. Drát se nikdy nedotýká součásti, jiskřiště se drží v rozmezí několika mikronů a dielektrikum odnáší roztavené částice pryč. Protože řezná síla je v podstatě nulová, tenké stěny se neohýbají, jemné prvky se netrhají a neexistuje žádný nástroj na ostří, který by se mohl vyštípnout nebo zlomit. Díky tomu se CNC drátový EDM stroj přirozeně hodí pro díly, které by se jinak deformovaly při mechanickém zatížení.

Při práci v letectví jsou nejdůležitější čtyři vlastnosti:

• Tvrdost materiálu není překážkou. Plně kalená břitová destička z nástrojové oceli, lité pouzdro Inconel a otěrová podložka ze slinutého karbidu lze řezat na stejném stroji; co se mění, je dosažitelná rychlost posuvu, nikoli proveditelnost.
• Tepelně ovlivněná zóna je tenká. Protože každý výboj trvá jen mikrosekundy a dielektrikum okamžitě zháší povrch, je zasažená vrstva mnohem tenčí než při řezání laserem nebo plazmou.
• Nedochází k mechanickému otřepu. Přetavená vrstva je stejnoměrná podél obrysu a lze ji ovládat ořezáváním namísto ručního dokončování.
• Stohovací řezání je praktické. Několik tenkých plechů lze sevřít a řezat jako jeden stoh, což zvyšuje produktivitu těsnicích desek a podložek.

Pro každý nový díl provádí plánování letecké výroby porovnání typu „vyrobte nebo koupíte“ a proces. Nejběžnějším srovnáním je drát EDM proti CNC frézování, řezání laserem a abrazivním vodním paprskem pro stejnou geometrii.

Letecké materiály vhodné pro drátové EDM

Letecká výroba používá úzkou rodinu vysoce výkonných slitin a většinu z nich je obtížné obrábět konvenčními prostředky: slitiny titanu, superslitiny na bázi niklu, vysokopevnostní oceli, karbidové nástrojové materiály a hliníkové slitiny draků letadel. Každá skupina se v mezeře EDM chová jinak a tyto rozdíly ovlivňují rychlost posuvu, napětí drátu a nastavení proplachování. EDM stroj na řezání kovů nezávisí na řezné hraně, takže tvrdost ji neblokuje – ale tepelná vodivost, bod tání a způsob, jakým materiál znovu ztuhne, stále utváří výsledek.

Níže uvedená tabulka shrnuje, jak tyto materiály typicky reagují na středněrychlostní a vysokorychlostní WEDM zařízení používající molybdenovou drátěnou elektrodu a standardní řezné parametry.

Relativní rychlost hrubování je důležitá pro plánování výroby. Níže uvedené pořadí je kvalitativní a je uvedeno jako vodítko pro plánování, nikoli jako naměřené hodnoty – skutečný výsledek závisí na výšce obrobku, průměru drátu, podmínkách proplachování a nastavení generátoru.

Toto pořadí má praktické důsledky. Práce s hliníkem může probíhat několikrát rychleji než ekvivalentní práce s karbidem. Stejné rozdíly ovlivňují výběr stroje: dílna, která řeže převážně superslitiny, těží z jemného pulzního řízení a robustního pohonu drátu, zatímco dílna, která řeže hliník a ocel, může provozovat jednodušší stroje s vyšší průchodností. Vysvětluje také, proč jsou strategie více řezů standardní v letectví – první řez určuje tvar a jeden nebo dva řezy zlepšují konečnou úpravu a odstraňují většinu přetavené vrstvy. U titanových dílů a dílů Inconel jsou tyto ozdobné pasy často rozdílem mezi odmítnutým a schváleným dílem.

Čtyři praktické poznámky před nastavením parametrů:

• Titanový prášek z výbrusu je abrazivní; pečlivě filtrujte dielektrikum a vyměňte filtrační médium podle plánu.
• Superslitiny na bázi niklu mohou mechanicky ztvrdnout, pokud se řez zastaví; udržujte proplachovací tlak stabilní a sledujte napětí mezery.
• Karbid by měl být řezán novým nebo téměř novým drátem, aby se zabránilo zúžení způsobenému opotřebením drátu.
• U naskládaných hliníkových dílů přidejte obětní horní vrstvu, která chrání první vrstvu před poškozením vstupu drátu.

Drátové EDM vs CNC frézování, řezání laserem a vodním paprskem

Důležité čtení této tabulky nespočívá v tom, že drátové EDM vyhrává každý řádek. Frézování je často rychlejší pro velké kapsy z měkkého materiálu a vodní paprsek je upřednostňován u velmi silných plechů, kde povrchová úprava není kritická. Wire EDM je nejlepší, když je díl tenký, složitý, vyrobený z tvrzeného materiálu nebo řezaný ve stohu, kde kvalita hran musí být stejná v mnoha vrstvách.

V praxi se letecké díly často vyrábějí kombinováním procesů. Součást může být frézována, aby se odstranil sypký materiál, tepelně zpracována a poté drát řezán do konečného tvaru. Tato hybridní cesta zkracuje dobu cyklu a zachovává přesnost vlastností závislých na tvrdosti. Protože proces po prvním nastavení běží bez dozoru, může jeden operátor dohlížet na několik strojů v době mimo špičku, což zlepšuje využití stroje.

Tolerance, povrchová úprava a integrita povrchu

Letecké výkresy řídí tři charakteristiky související s povrchem: rozměrovou přesnost, drsnost povrchu a metalurgickou integritu. Wire EDM je oslovuje především počtem průchodů. První průchod je hrubý řez; každý následující průchod běží s nižší energií s ofsetem a zlepšuje konečnou úpravu a odstraňuje většinu přetavené vrstvy. Řídicí systém udržuje stejnou dráhu drátu pro každý průchod, takže to, co se mezi průchody mění, je energie impulsu, offset a rychlost posuvu.

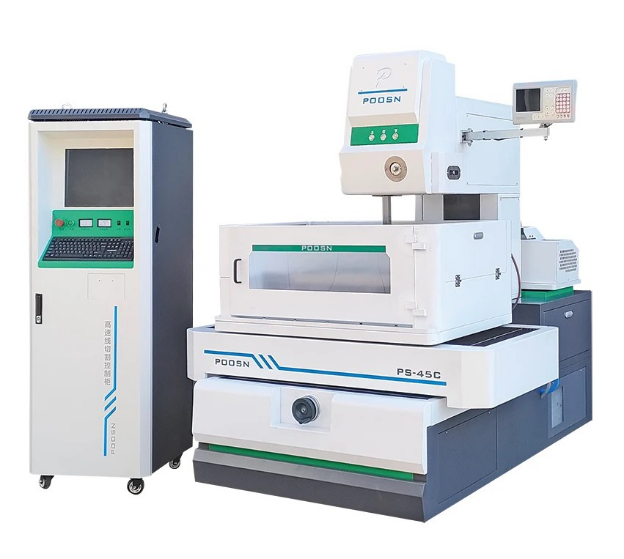

Kolik průchodů daný díl potřebuje a jaká konečná úprava je dosažitelná, závisí na stroji, materiálu, tuhosti obrobku a nastavení generátoru. Praktickým způsobem, jak to potvrdit, je proto zkouška řezání na vlastním obrobku. Pro informaci, základní linie publikované řady POOSN je přesnost obrábění 0,02 mm, až ±0,012 mm na nejnovější iteraci, s drsností povrchu až Ra ≤ 1,2 μm.

Celistvost povrchu je faktorem, který odděluje EDM drátů pro letectví a kosmonautiku od běžného řezání drátů. Přetavená vrstva — bílá vrstva — je tenký znovu ztuhlý film, který po hrubém průchodu zůstane na hraně řezu. V průmyslové praxi se často uvádí, že hrubý řez zanechá bílou vrstvu v řádu 15 až 30 μm v závislosti na energii pulzu; oříznutí řezu ji obvykle sníží pod asi 5 μm a jemné dokončení opět sníží. Pokud tato vrstva obsahuje mikrotrhliny, může se stát místem iniciace únavy na disku turbíny nebo konstrukční konzole. Praktický důsledek je stejný bez ohledu na přesný údaj: certifikovaný díl pro letectví a kosmonautiku by měl mít za normálních okolností alespoň jeden řez po hrubém řezu a přijatelný limit bílé vrstvy by měl být definován v objednávce nebo na výkresu.

Kupující by měli požádat o metalurgické hodnocení, když je nový proces nebo materiál kvalifikovaný. Standardní praxí je nařezat součást, vyleštit a vyleptat průřez, prozkoumat hranu pod mikroskopem a zaznamenat výsledek. Hodnocení se stává součástí zprávy o kontrole prvního článku a je uchováváno po celou dobu trvání programu.

Kuželové řezání má svůj vlastní vliv na celistvost povrchu. Když drát běží pod úhlem, je vybíjecí dráha na jedné straně delší, což mění místní povrchovou úpravu a může zanechat matnější okraj na vnitřním poloměru. Stroje navržené pro velké úhly úkosu toto omezují tím, že drží vodítka drátu blízko obrobku a udržují konzistentní proplachování na obou stranách – což je detail, na kterém záleží u úhlových ploch těsnění a podobných funkcí. Tam, kde součást vyžaduje velký úhel úkosu, může být vyžadován stroj WEDM s velkým úkosem; na standardních strojích je kuželovitost mnohem menší.

Jak vybrat drátový EDM stroj pro letectví a kosmonautiku

V leteckém průmyslu jsou běžné tři třídy drátových EDM strojů: vysokorychlostní drátové EDM, středně rychlé drátové EDM a drátové EDM s velkým kuželem. Středněrychlostní stroj je často považován za vhodnou volbu pro letový hardware, který vyžaduje těsné tolerance a kontrolovanou povrchovou úpravu, protože vyvažuje přesnost, povrchovou úpravu a provozní náklady. Vysokorychlostní stroje zůstávají užitečné pro hrubé řezání, přípravu nástrojů a levnější prototypování. Stroje s velkým kuželem se používají tam, kde samotná geometrie vyžaduje strmý úhel. Protože správná volba závisí na mixu součástí, výběr by měl začínat od práce spíše než od jediné specifikace.

Začněte s pracovní obálkou. Díly pro letectví a kosmonautiku mohou být překvapivě velké – například titanový rámový člen může měřit napříč více než metr – ale většina přesných dílů se pohodlně vejde do středně velkého obalu. Níže uvedený kontrolní seznam je ten, který doporučujeme použít při porovnávání nabídek:

• Uveďte každou rodinu součástí s její velikostí obalu, materiálem, úhlem zkosení a požadovanou povrchovou úpravou.
• Vypočítejte metry řezu za měsíc, abyste se rozhodli mezi jedním a dvěma stroji.
• Ujistěte se, že stroj může běžet bez dozoru, včetně spolehlivého automatického navlékání drátu.
• Před vystavením objednávky si vyžádejte řezný test vašeho skutečného materiálu a geometrie.
• Porovnejte školicí program a dobu odezvy náhradních dílů mezi dodavateli.

Kromě třídy strojů záleží na konfiguraci: vysoce přesná servoosa se zpětnou vazbou na skleněné okují, automatická regulace napětí drátu, dielektrická chladicí jednotka pro tepelnou stabilitu a filtrační systém se snadnou údržbou. Mnoho kupujících také požaduje uloženou knihovnu parametrů uspořádanou podle materiálu, takže operátoři nemusí znovu vytvářet nastavení pro každou novou slitinu. Vysoce přesný drát EDM není jedno číslo dílu; je to kombinace mechanického vyrovnání, kvality řízení a schopnosti operátora číst stav mezery.
