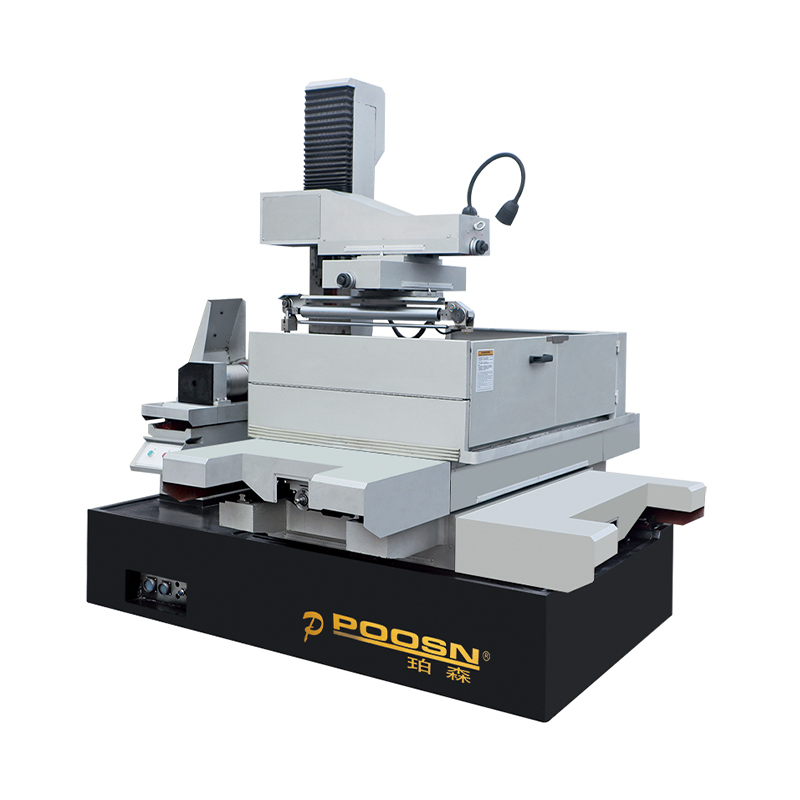

V oblasti výroby přesných forem a komplexního obrábění dílů má technologie elektroenergetického výbojového obrábění s velkým kuželem (WEDM) trvale stěžejní postavení. Společnost Taizhou Xinchengyang Machinery Manufacturing Co., Ltd., která využívá své hluboké průmyslové dědictví a neustálou snahu o limity obrábění, vyvinula DK55D Velký řezný kužel WEDM . Tento stroj není pouze vyvrcholením mechanické konstrukce a odborných znalostí elektrického ovládání; slouží jako výkonný nástroj pro řešení složitých problémů spojených s obráběním složitých prostorových geometrií.
I. Základní technická architektura systému obrábění velkých kuželů DK55D
Model DK55D byl původně navržen tak, aby překonal omezení spojená s úhly řezu dosažitelnými tradičními elektroerozivními stroji na drátové řezání. Během procesu výzkumu a vývoje se Taizhou Xinchengyang zaměřil konkrétně na optimalizaci koordinace a synergie čtyřosého prostorového spojovacího systému stroje.
Vylepšený čtyřosý spojovací systém: DK55D dosahuje hloubkové vazby napříč svými čtyřmi souřadnicovými osami: X, Y, U a V. Prostřednictvím použití vysoce přesných řídicích algoritmů systém zajišťuje, že prostorová kompenzace polohy elektrodového drátu dosahuje přesnosti na úrovni mikronů při řezání velkoúhlových kuželových dílů.
Přesný oscilační vodicí mechanismus: Na rozdíl od standardních obráběcích strojů vyžaduje obrábění s velkým kuželem, aby vedení drátu (trysky) měla výjimečnou flexibilitu a stabilitu polohy. Struktura oscilační hlavy navržená Xinchengyangem udržuje konstantní napětí drátu elektrody i při extrémních podmínkách úhlového naklonění, čímž účinně předchází problémům, jako je lámání drátu nebo povrchové rýhy, které jsou často způsobeny nadměrnými úhly řezu.
Vysoce tuhá lože stroje: Aby odolalo bočním silám vznikajícím při obrábění velkých kuželů, je lože stroje vyrobeno z vysokopevnostní litiny, která prošla vícestupňovým ošetřením stárnutím, čímž se fyzicky posiluje celková stabilita obráběcího procesu.
II. Taizhou Xinchengyang: Výhody procesu a kontrola kvality
Při výrobě DK55D společnost Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. vštěpuje filozofii „přísnosti“ do každé jednotlivé fáze výrobního procesu.
Vědecký design produktu: Konstrukce stroje zajišťuje pečlivou rovnováhu mezi dynamikou kapalin a mechanickou strukturou, což zajišťuje, že dielektrická kapalina může účinněji splachovat kovové úlomky a erodované částice během zkosených obráběcích operací.
Pokročilé obrábění a kontrola: S podporou komplexní řady pokročilých obráběcích zařízení, Xinchengyang podrobuje každou součást DK55D přesnému broušení a dokončovacímu zpracování. Testování polohové přesnosti prováděné před odesláním není zdaleka pouhou formalitou; místo toho využívá vysoce přesné přístroje – jako jsou laserové interferometry – k ověření a zaručení přesnosti kroku každé jednotlivé osy. Integrace technické odbornosti: Společnost převedla roky praktických zkušeností s obráběním do logického kódu řídicího systému, což umožňuje DK55D zvládnout obrábění nepravidelně tvarovaných dutin a geometrií s proměnným kuželem s výjimečnou lehkostí a odborností.
III. Porovnání vlastností drátového obrábění s velkým kuželem DK55D
Aby bylo možné lépe porozumět technologickému umístění DK55D, představuje následující část srovnávací analýzu napříč různými rozměry se standardními modely strojů:
| Rozměr funkce | Standardní stroj WEDM | DK55D velký kužel WEDM (Xinchengyang) |
| Prostorové stupně svobody | Primárně zaměřené na planární 2D zpracování | Optimalizováno pro 3D prostorové obrysy a velké úhly zkosení |
| Pojezd U/V osy | Omezený zdvih, omezený na mikrokompenzaci | Nezávislá konstrukce s dlouhým zdvihem, podporující naklápění do vysokého úhlu |
| Mechanismus vodicí hlavy | Pevná montáž nebo plovoucí hlava malého dosahu | Flexibilní vysoce přesný naklápěcí otočný mechanismus |
| Složitost algoritmu | Základní lineární a kruhová interpolace | Pokročilá čtyřosá simultánní kompenzace spojení |
| Průmyslová aplikace | Konvenční lisovací nástroje a jednoduché komponenty | Formy na tlakové lití, trubky s proměnným průměrem, letecké díly |
IV. Šířka a hloubka aplikačních polí
DK55D drátěný řezací stroj DK55D s velkým kuželem je schopen mnohem více než jen "řezání nakloněné"; jeho skutečná hodnota spočívá v jeho schopnosti řešit složité problémy zpracování, které nelze řešit konvenčním frézováním nebo standardními metodami EDM drátového řezání:
Velké formy pro tlakové lití: Pro složité obrábění úhlů úkosu může DK55D provádět vysoce přesné kuželové řezy v jediném průchodu.
Součásti letectví a obrany: Pro konstrukční díly se specializovanými kanály proudění vzduchu nebo proměnlivými průřezy nabízí 4osé simultánní řízení stroje ideální řešení.
Přesná ozubená kola a drážky: Využitím svých schopností vysoce přesného polohování je stroj zběhlý v obrábění součástí převodovky se specifickými požadavky na kuželovitost.
V. FAQ: Běžné technické otázky týkající se obrábění velkých kuželů na DK55D
Q1: Jak je zajištěna kvalita povrchu při řezání velkých kuželů?
A: Klíč k dosažení vynikající povrchové úpravy spočívá v přesné kontrole napětí drátu elektrody a stabilitě pulzního napájení. Taizhou Xinchengyang optimalizoval strukturu vedení drátu, aby minimalizoval vibrace při řezání pod velkým úhlem; to v kombinaci s vysokofrekvenčním zdrojem konstantního proudu zajišťuje rovnoměrnou vybíjecí mezeru, čímž se výrazně zvyšuje kvalita povrchu.
Q2: Jaké výhody nabízí DK55D při obrábění dílů s proměnlivými kužely (např. dílů s různými horními a spodními profily)?
A: Tato schopnost závisí na výpočetním výkonu řídicího systému. DK55D přijímá složité geometrické vstupy a automaticky vypočítá specifickou řeznou dráhu pro každou vrstvu průřezu, čímž zajišťuje hladký přechod na spojovacích bodech mezi horním a spodním profilem, aniž by došlo k přeříznutí nebo podříznutí.
Q3: Jaký vliv má mechanická tuhost stroje na velkoúhlové obrábění?
A: Při velkoúhlovém obrábění působí elektrodový drát na obráběcí stroj boční silovou složkou. Pokud lože stroje postrádá dostatečnou tuhost, může tato síla vyvolat drobné deformace, což má za následek chyby obrábění, které spadají mimo přijatelný rozsah tolerance. DK55D, vyráběný společností Xinchengyang, využívá vědecky navržený design těla stroje, aby účinně čelil tomuto namáhání, a tím zaručuje konzistentní přesnost obrábění po dlouhou dobu provozu.
Q4: Jaké konkrétní aspekty jsou pokryty během testování přesnosti polohování prováděného před odesláním do továrny?
A: Testovací režim zahrnuje jak statickou geometrickou přesnost (např. rovinnost pracovního stolu, kolmost každé osy), tak dynamickou přesnost polohování. Prováděním obousměrných testů s plným zdvihem zajišťujeme, že každý stroj dodaný zákazníkovi splňuje přísné standardy požadované pro vysoce přesné obráběcí aplikace.
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. bude pokračovat v prohlubování svých odborných znalostí v technologiích přesného obrábění; jeho řešení pro obrábění velkých kuželů – soustředěné kolem DK55D – v současné době umožňuje rostoucímu počtu výrobních podniků překonat procesní úzká místa a realizovat náročnější návrhy produktů.
