K čemu slouží drátěný EDM stroj?

Co dělá drát EDM stroj a proč je to důležité v moderní výrobě

A drát EDM stroj (stroj na obrábění drátu elektrickým výbojem) řeže elektricky vodivé materiály generováním řízených elektrických jisker mezi tenkou, kontinuálně se pohybující drátěnou elektrodou a obrobkem, přičemž materiál eroduje podél naprogramované dráhy bez přímého mechanického kontaktu. To z něj dělá základní proces pro řezání tvrzené nástrojové oceli, tvrdokovu a dalších těžko obrobitelných kovů na přesné matrice, razníky, formy a složité profilové díly, které se konvenčním frézováním nebo soustružením obtížně vyrábí.

Protože řezací drát nikdy fyzicky netlačí na obrobek, obrábění drátem EDM zavádí velmi malé mechanické namáhání, což je jeden z důvodů, proč zůstává preferovaným procesem pro konečnou úpravu kalených součástí po tepelném zpracování. Tato technologie pokrývá několik kategorií strojů – vysokorychlostní drátové řezání EDM, středně rychlé drátové řezání EDM a drátové řezání velkého kužele EDM – každý je vhodný pro různé požadavky na přesnost, rychlost a úhel kužele. Pochopení těchto rozdílů pomáhá výrobním dílnám, výrobcům nástrojů a kupujícím OEM vybrat to správné CNC drátový řezací stroj konfiguraci pro jejich výrobní potřeby.

Tento článek vás provede běžnými typy strojů, jejich pracovními principy, typickými aplikačními scénáři, srovnávacími výkonnostními charakteristikami, postupy údržby a tím, kam se průmysl ubírá – poskytuje manažerům nástrojáren a týmům pro nákup praktickou referenci pro hodnocení drátové EDM zařízení možnosti.

Klíčové shrnutí: Drátové EDM odstraňuje tvrdý, vodivý materiál erozí jiskry spíše než řeznou silou, což z něj činí standardní metodu pro přesné raznice, formy a kalené součásti nástrojů.

Běžné typy drátových EDM strojů a jejich charakteristiky

Stroje pro drátové řezání EDM jsou obecně seskupeny podle rychlosti pohybu drátu a konstrukčního návrhu a každá kategorie slouží odlišnému segmentu výroby nástrojů a matric a přesných dílů.

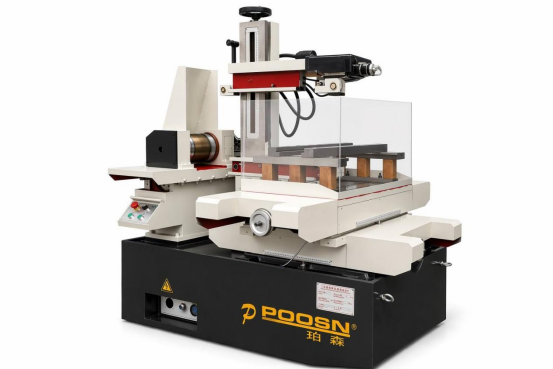

Vysokorychlostní drátové EDM stroje použijte molybdenový drát s vratným pohybem, který se pohybuje tam a zpět a před výměnou se opakovaně používá, což nabízí praktickou rovnováhu mezi efektivitou zpracování a provozní hospodárností pro běžné lisovací práce.

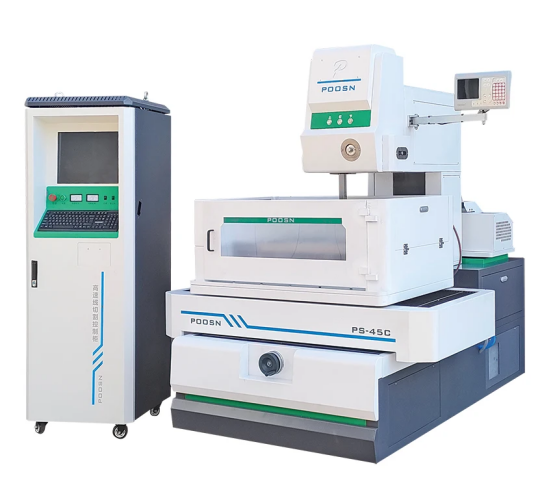

Středorychlostní drátové EDM stroje přidat vylepšení, jako jsou vylepšené pulzní napájecí zdroje, řízení napětí drátu s uzavřenou smyčkou a strategie více řezů, které obvykle vytvářejí jemnější povrchovou úpravu a těsnější rozměrovou konzistenci než základní vysokorychlostní modely.

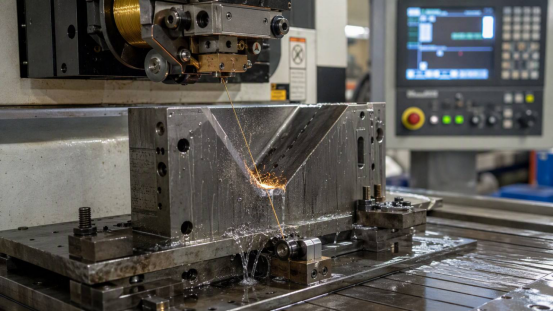

EDM stroje s velkým kuželem drátu jsou vyrobeny s prodlouženou horní dráhou vedení drátu a specializovanými vodícími mechanismy, takže mohou řezat strmé úhlové profily, což je nezbytné pro lisovací lisy, vytlačovací lisy a díly vyžadující úhel úkosu.

Typické faktory výběru podle kategorie stroje

Klíčové poznatky: Výběr mezi vysokorychlostními, středněrychlostními a velkými kuželovými drátovými EDM stroji závisí především na požadované povrchové úpravě, rozměrové toleranci a na tom, zda geometrie součásti zahrnuje strmé úhly kužele.

Princip činnosti a základní struktura stroje

Drátový EDM systém funguje tak, že přivádí tenký kovový drát – typicky molybden pro vysokorychlostní a středněrychlostní stroje, nebo mosaz pro nízkorychlostní systémy – nepřetržitě skrz řeznou zónu, zatímco pulzní zdroj stejnosměrného proudu generuje rychlou sérii elektrických výbojů mezi drátem a obrobkem. Každý výboj odpaří mikroskopické množství materiálu z povrchu obrobku a dielektrická tekutina (obvykle deionizovaná voda) odplaví erodované částice a zároveň ochladí drát a obrobek. CNC řídicí systém posouvá pracovní stůl podél naprogramovaných souřadnic X-Y a na strojích s možností kuželového řezání se může horní vedení drátu posouvat také nezávisle a vytvářet šikmé řezy. Protože mezi drátem a součástí nepůsobí žádná přímá mechanická síla, lze tenkostěnné a jemné součásti řezat bez deformace.

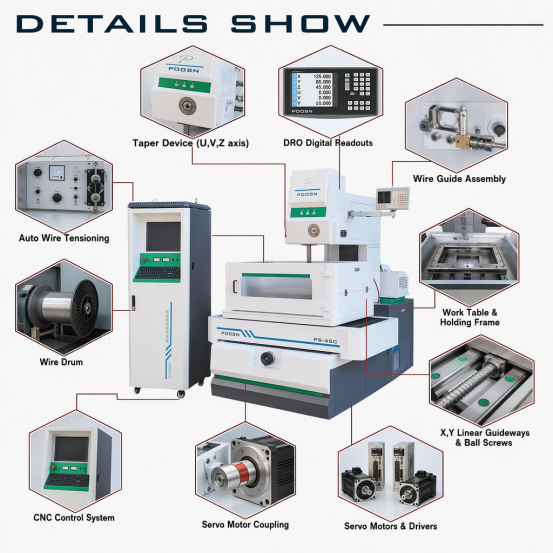

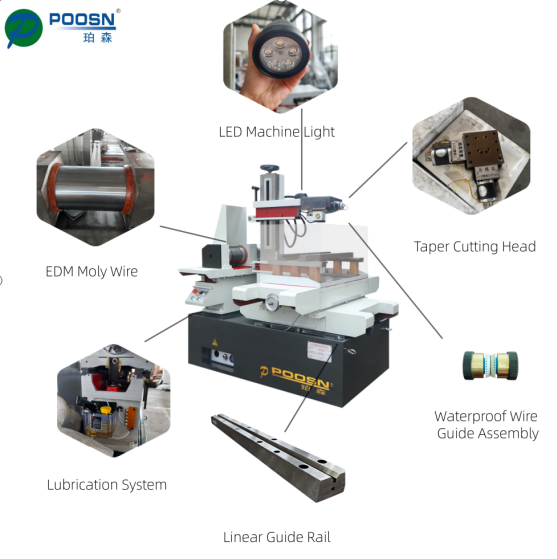

Mezi hlavní funkční skupiny typického stroje na řezání drátem EDM patří systém podávání a navíjení drátu, sestavy horního a spodního vedení drátu, systém pohonu pracovního stolu a os, systém cirkulace dielektrické kapaliny a filtrace a řídicí skříň CNC. Níže uvedené schéma ukazuje, jak jsou tyto součásti uspořádány na standardním rámu stroje.

V praxi cívka drátu podává čerstvý nebo upravený drát směrem k hornímu vodítku, které umístí drát přesně nad obrobek, než projde řezem a vrátí se do spodního vodítka a navíjecí cívky. Pracovní stůl, poháněný servomotory podél os X a Y, posouvá upnutý obrobek vzhledem k pevné dráze drátu podle naprogramované geometrie součásti. Dielektrická kapalina je nepřetržitě čerpána přes řeznou mezeru a filtrována, aby se odstranily erodované nečistoty, což udržuje podmínky vybíjení stabilní a pomáhá udržovat stálou kvalitu řezu po celou dobu dlouhé výrobní série.

Klíčové shrnutí: Přesnost řezání drátového EDM stroje závisí na koordinovaném výkonu jeho posuvu drátu, vedení, pohonu osy a systémů dielektrické filtrace, které pracují společně, nikoli na jednotlivých komponentech samostatně.

Aplikační scénáře a úvahy o výběru

Drátové EDM stroje se používají v celé řadě průmyslových odvětví všude tam, kde je třeba tvrzené vodivé materiály řezat do přesných tvarů bez vyvolání mechanického namáhání. Nejběžnější aplikací zůstává výroba nástrojů a zápustek, kde drátové EDM řeže razníky, zápustky a dutiny forem z předem kalené oceli a karbidových polotovarů. Výrobci leteckých a zdravotnických zařízení také spoléhají na drátové EDM při výrobě malých, geometricky složitých součástí, kde jsou vyžadovány těsné tolerance a hrany bez otřepů. Dodavatelé automobilového průmyslu používají drát EDM pro výrobu lisovacích nástrojů a pro prototypování součástí, než se zapojí do procesů s vyšším objemem.

Při hodnocení a Prodám EDM stroj na řezání drátem kupující by měli zvážit geometrii dílu (zejména to, zda jsou vyžadovány strmé úhly kužele), tvrdost a tloušťku řezaných materiálů, požadovanou povrchovou úpravu a míru bezobslužného nebo automatizovaného provozu, který obchod očekává. Nástrojárny vyrábějící převážně ploché součásti zápustek s rovnými stěnami mohou být často dobře obslouženy vysokorychlostním drátěným EDM strojem, zatímco obchody, které pravidelně stříhají lisovací nástroje s úhly úkosu, těží ze specializovaného stroje s velkým kuželem.

Klíčový poznatek: Přizpůsobení typu stroje geometrii dílu – zejména požadavkům na úhel kužele a cíle v oblasti povrchové úpravy – je nejpraktičtějším výchozím bodem pro výběr zařízení pro elektroerozivní elektroerozivní obrábění.

Porovnání relativní řezné rychlosti napříč typy strojů

Rychlost zpracování je jedním z prvních faktorů, na který se manažeři nástrojáren ptají při porovnávání zařízení pro drátové EDM, protože přímo ovlivňuje, kolik dílů může stroj vyrobit během výrobního okna. Spíše než uvádět přesné údaje, které se výrazně liší podle materiálu, tloušťky, průměru drátu a nastavení pulzu, je užitečnější podívat se na umístění relativní rychlosti každé kategorie strojů na základě jejich typického konstrukčního záměru. Vysokorychlostní drátové EDM stroje jsou konstruovány především pro výkon při obecných výsekových pracích. Středněrychlostní stroje vyměňují část surové rychlosti za jemnější kontrolu a dokončovací průchody s více řezy. Stroje s velkým kuželem jsou optimalizovány spíše pro úhlové řezání než pro maximální lineární rychlost. Níže uvedený graf představuje toto relativní umístění jako jednoduchý ilustrativní index spíše než jako naměřená výrobní data.

Toto horizontální srovnání je záměrně znázorněno jako relativní index spíše než soubor přesných výrobních čísel, protože skutečná řezná rychlost na jakémkoli drátovém EDM stroji silně závisí na tloušťce obrobku, tvrdosti materiálu, průměru drátu, podmínkách proplachování a specifických parametrech pulzu zvolených operátorem. Tabulka ilustruje obecný důraz na design za každou kategorií strojů: vysokorychlostní drátové EDM stroje jsou obvykle specifikovány v obchodech, kde je prioritou řezací výkon na obecné zápustce. Středněrychlostní stroje jsou umístěny o něco níže na čistě rychlostním základě, protože část jejich konstrukčního záměru je věnována strategiím více řezů, které zlepšují povrchovou úpravu a rozměrovou přesnost spíše než maximalizaci surové řezné rychlosti.

Stroje s velkým kuželem jsou na tomto relativním indexu nejníže proto, že by se jednalo o horší stroje, ale protože jejich mechanická konstrukce – zejména prodloužená dráha horního vedení potřebná k dosažení strmých úhlů kužele – je optimalizována spíše pro schopnost úhlového řezání než pro maximální rychlost řezání rovných stěn. Obchod, který primárně potřebuje ploché razníky a jednoduché zápustkové vložky, bude obecně upřednostňovat vysokorychlostní nebo středněrychlou konfiguraci, zatímco dílna, která pravidelně vyrábí razicí zápustky s úhly úkosu, ocení schopnost zkosení před mezními nárůsty rychlosti. Čtení této tabulky spolu se skutečnými výkresy dílů, které dílna vyrábí, poskytuje mnohem smysluplnější základ pro výběr stroje než samotná rychlost.

Klíčový poznatek: Řezná rychlost by měla být zvážena společně s požadavky na povrchovou úpravu a kuželovitost, protože nejrychlejší stroj na papíře není vždy nejvhodnější pro díly s úhlovou geometrií.

Průmyslový trend: Rostoucí přijímání automatizovaného řezání drátů a bezobslužného provozu

Jedním z jasnějších trendů diskutovaných v odvětví EDM drátu v posledních letech je posun k automatizovaným systémům navlékání drátu, které dokážou drát znovu navléknout automaticky po přerušení, aniž by operátor musel ručně restartovat řezání. Tato funkce je důležitá, protože neplánované přerušení drátu způsobovalo, že stroje byly nečinné, dokud někdo nezasáhl, což omezovalo, kolik bezobslužné výroby přes noc nebo o víkendu mohl obchod reálně provozovat. S tím, jak se automatizované řezání závitů stalo spolehlivějším, bylo více nástrojáren schopno prodloužit dobu bezobslužného chodu, zejména u vícedutinových forem a dlouhých výrobních programů. Spojnicový graf níže ilustruje tuto obecnou trajektorii spíše jako kvalitativní trend než jako přesnou tržní statistiku.

Vzestupná čára v tomto grafu odráží obecný vzorec široce uváděný v odborných publikacích a literatuře výrobců: automatizované navlékání drátu se posunulo z prémiové funkce, kterou lze nalézt především u strojů vyšší třídy, k něčemu, co se stále více očekává i u zařízení pro EDM drátů střední třídy. Tento vývoj je doprovázen širšími vylepšeními v senzorech detekce přetržení drátu, odezvy servořízení a konzistence filtrace dielektrické kapaliny, které všechny v první řadě snižují frekvenci přerušování drátu. Vzhledem k tomu, že dochází k menšímu počtu přestávek a ty, které se stanou, jsou automaticky vyřešeny, lze stroje nechat běžet přes směny bez dozoru s mnohem menším rizikem, že se zastaví řez po celé hodiny.

Pro nástrojárny a dílny má tento trend praktické důsledky nad rámec pohodlí. Prodloužená doba bezobslužného chodu mění způsob plánování výrobních plánů a umožňuje zahájit složité a časově náročné řezání na konci směny a nechat dokončit přes noc. Přesouvá také odpovědnost operátora směrem k nastavení stroje, programování a ověřování kvality spíše než k neustálému monitorování během samotného řezání. Obchody hodnotí nové drát EDM stroj Spolehlivost automatického řezání závitů stále více považuje za praktickou, každodenní funkci spíše než jako volitelný doplněk, zejména pro zařízení provozující více strojů s omezeným počtem zaměstnanců na směnu.

Klíčové poznatky: Spolehlivé automatizované navlékání drátu se stalo praktickým základním očekáváním pro obchody, které chtějí prodloužit dobu provozu stroje bez obsluhy a zlepšit celkovou flexibilitu plánování výroby.

Porovnání vlastností stroje s radarovým zobrazením

Protože výběr drátěného EDM stroje obvykle zahrnuje vyvážení několika atributů najednou, spíše než optimalizaci pro jednu metriku, srovnání ve stylu radaru může pomoci vizualizovat kompromisy jasněji než jeden seřazený seznam. Níže uvedená tabulka porovnává vysokorychlostní, středněrychlostní a velké kuželové drátové EDM stroje v pěti běžně vážených atributech: rozměrová přesnost, kvalita povrchové úpravy, řezná rychlost, schopnost kuželového řezání a typická úroveň automatizace. Každý atribut je hodnocen na jednoduché relativní stupnici od 1 do 5 odrážející spíše obecné konstrukční charakteristiky než konkrétní testované hodnoty z jakéhokoli jednotlivého modelu stroje. Tento pohled je určen k podpoře směrového rozhodování, nikoli k nahrazení podrobného přezkoumání technických specifikací.

Překrývající se tvary v tomto radarovém srovnání ukazují, proč žádná kategorie EDM s jedním drátem nemůže být označena univerzálně lépe než ostatní; každý tvar se táhne dále podél os, které odrážejí jeho hlavní designový účel. Středněrychlostní profil sahá nejdále směrem k přesnosti a povrchové úpravě, což je v souladu s jeho rolí nejčastěji volené kategorie pro dokončovací průchody na přesných matricích a formách. Profil s velkým kuželem táhne nejvíce směrem k ose schopnosti kužele, což odráží specializovaný rozsah mechanického posuvu zabudovaný do těchto strojů pro úhlové řezání. Vysokorychlostní profil je umístěn více centrálně, což odráží jeho roli univerzálního dříče spíše než specializovaného stroje pro jakýkoli jednotlivý atribut.

Čtení radarového grafu, jako je tento, je nejužitečnější, když obchod uvádí svou vlastní prioritní objednávku pro těchto pět atributů před porovnáním strojů. Nástrojárna vyrábějící jednoduché vložky s plochými stěnami ve velkém objemu může zatížit rychlost řezání a úroveň automatizace nejvíce, takže vysokorychlostní konfigurace je rozumným výchozím bodem. Přesná formovna vyrábějící dutiny s úzkými tolerancemi povrchové úpravy bude pravděpodobně mít vyšší přesnost hmotnosti a povrchovou úpravu, což bude směřovat ke konfiguraci se střední rychlostí. Výrobce lisovacích nástrojů pracující se strmými úhly úkosu bude přirozeně upřednostňovat schopnost kuželovitosti před ostatními atributy. Žádné z toho nejsou absolutní pravidla, ale radarový pohled pomáhá strukturovaně zarámovat kompromisní rozhovor.

Klíčové poznatky: Žádná kategorie drátových EDM strojů nedominuje u každého atributu, takže kupující získají největší hodnotu z radarového srovnání, když nejprve seřadí, které atributy jsou pro jejich vlastní díly nejdůležitější.

Typická distribuce aplikací napříč odvětvími

Drátové EDM stroje slouží poměrně širokému průřezu výrobních odvětví, i když nástrojová a zápustková práce zůstává s velkým náskokem nejrozšířenějším případem použití. Níže uvedený prstencový graf představuje ilustrativní rozložení běžných oblastí aplikace drátového EDM založeného na obecných vzorcích průmyslového použití spíše než na konkrétním měřeném průzkumu. Jeho cílem je poskytnout čtenářům orientační kontext o tom, kde se technologie drátového EDM nejvíce používá, takže týmy zásobování a manažeři nástrojáren mohou porovnat svůj vlastní vzor použití s ​​obecným průmyslovým obrazem.

Nástrojová a zápustková práce, včetně lisovacích zápustek, vytlačovacích zápustek a dutin vstřikovacích forem, zaujímá největší podíl na tomto ilustrativním členění, které odpovídá počátkům drátového EDM jako procesu obrábění vyvinutého speciálně pro přesné a opakovatelné řezání kalené nástrojové oceli. Letectví a kosmonautika představují významný sekundární segment, především proto, že schopnost drátového EDM řezat složité profily ve vysoce pevných slitinách bez vyvolání tepelné deformace vyhovuje požadavkům na přísné tolerance běžné u turbín a konstrukčních součástí. Výroba lékařských zařízení se rovněž rozrostla do pozoruhodné specializované aplikace, zejména pro malé, složité součásti, jako jsou součásti chirurgických nástrojů, kde jsou důležité hrany bez otřepů a rozměrová přesnost.

Zbývající podíl, seskupený jako automobilové a jiné aplikace, zahrnuje výrobu lisovacích nástrojů pro panely karoserie a držáky, stejně jako obecné prototypové práce v různých průmyslových odvětvích. Tato širší kategorie má tendenci více kolísat s celkovou úrovní výrobní činnosti než specializovanější segmenty nástrojů a matric a letectví, protože poptávka po prototypech často sleduje nové cykly vývoje produktů. Obchody, které primárně slouží zákazníkům z oblasti automobilového průmyslu nebo všeobecných prototypů, mohou zjistit, že jejich vlastní aplikační mix se více přiklání k tomuto segmentu než zde znázorněná ilustrativní distribuce, což je normální vzhledem k tomu, jak různorodé mohou být zákaznické základny v různých regionech a průmyslových klastrech.

Klíčové shrnutí: Výroba nástrojů a zápustek zůstává hlavní aplikační oblastí technologie drátového EDM, přičemž práce v leteckém průmyslu a zdravotnických zařízeních tvoří smysluplné specializované segmenty.

Pokyny pro údržbu pro spolehlivý dlouhodobý výkon

Důsledná údržba je to, co zajišťuje přesné řezání drátového EDM stroje po celá léta používání ve výrobě a většina níže uvedených postupů jsou standardní doporučení, která lze nalézt v servisní dokumentaci výrobce a osvědčených postupech v nástrojárně, spíše než specializované techniky jedinečné pro jakoukoli jednotlivou značku.

1. Pravidelně kontrolujte a vyměňujte vodítka drátu, protože opotřebovaná vodítka přímo ovlivňují přesnost řezání a mohou v průběhu času způsobit nekonzistentní šířku řezu.
2. Sledujte odpor dielektrické kapaliny a výkon filtrace, protože kontaminovaná nebo nesprávně upravená kapalina snižuje stabilitu řezání a může urychlit opotřebení součástí.
3. Pravidelně kontrolujte kalibraci napětí drátu, protože nekonzistentní napětí je častou příčinou neplánovaného přerušení drátu během dlouhých jízd bez dozoru.
4. Vyčistěte a zkontrolujte kontakty napájecího zdroje, které se opotřebovávají trvalým elektrickým výbojem a mohou ovlivnit konzistenci jiskry, pokud nebudou udržovány.
5. Ověřte přesnost polohování os na plánovaném základě pomocí vhodného měřicího zařízení, zejména po jakékoli významné údržbě nebo výměně součástí.
6. Udržujte prostředí stroje přiměřeně stabilní z hlediska teploty, protože teplotní výkyvy mohou ovlivnit opakovatelnost rozměrů při přesné řezné práci.

Začlenění těchto kontrol do plánu rutinní údržby, spíše než pouze reaktivní řešení problémů, pomáhá snižovat neplánované prostoje a podporuje konzistentní kvalitu dílů napříč výrobními sériemi. Nástrojárny, které dokumentují intervaly údržby a sledují historii výměny vedení drátu nebo kontaktů, mají také tendenci zachytit vznikající problémy dříve, než ovlivní tolerance hotového dílu.

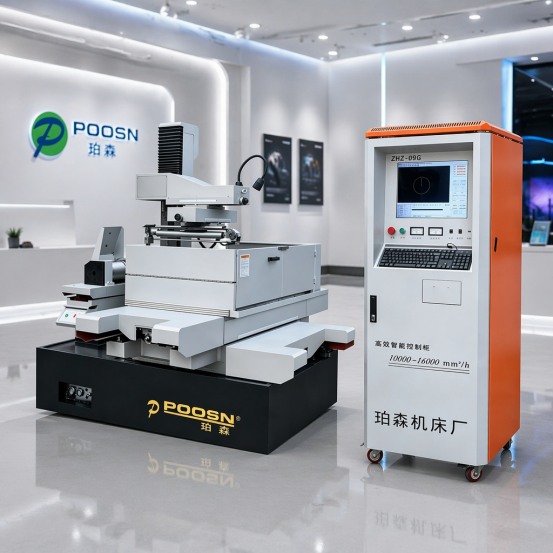

Výběr vybavení z a výrobce drátu EDM s racionálním designem produktu a konzistentními postupy testování kvality také hraje významnou roli v dlouhodobé spolehlivosti. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, specializovaný výrobce s dlouholetými zkušenostmi ve výzkumu, vývoji a výrobě elektrického výbojového obrábění a speciálních zpracovatelských zařízení, aplikuje testování přesnosti polohování u každého obráběcího stroje před tím, než opustí továrnu, což je jeden praktický způsob, jak výrobci pracují na podpoře konzistentní kvality výstupu pro zákazníky po celou dobu životnosti zařízení. Sortiment společnosti zahrnuje středněrychlostní drátové řezací EDM stroje PS-C a DK77-BC, vysokorychlostní drátové řezací EDM stroje DK77-A a DK77-B řady DK77-D s výrobky prodávanými na domácích trzích a vybranými modely exportovanými do jihovýchodní Evropy, Asie a Asie.

Klíčové shrnutí: Plánovaná údržba vedení drátu, dielektrická filtrace a kalibrace napětí drátu jsou zásadní pro udržení přesného, ​​opakovatelného výkonu elektroerozivního elektroerozivního drátu v dlouhodobém horizontu.
