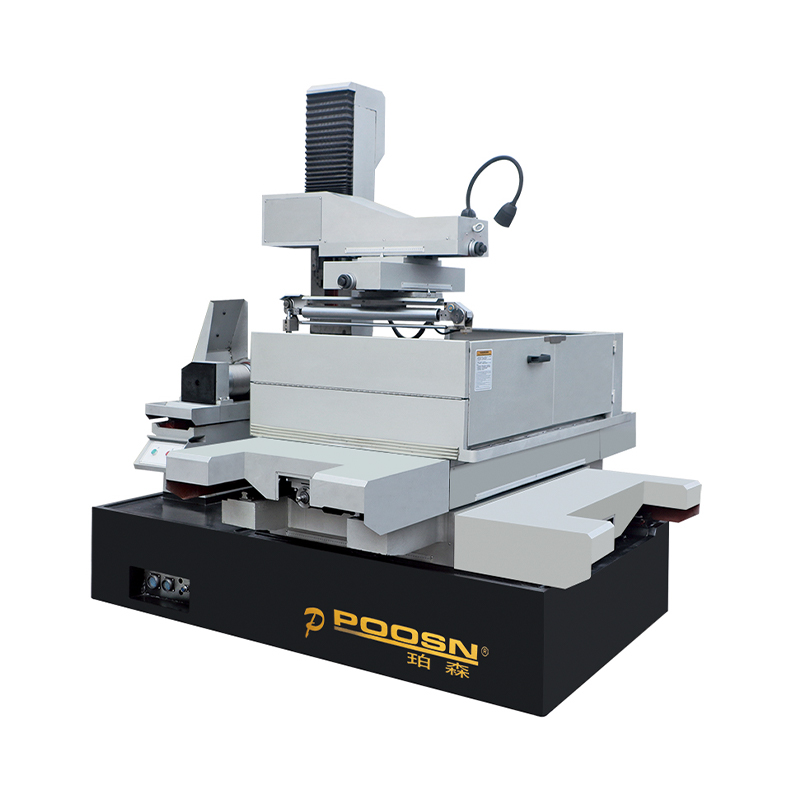

DKD Velký řezný kužel WEDM Manufacturers

V oblasti moderní výroby přesných forem a komplexního obrábění dílů má technologie Wire Electrical Discharge Machining (WEDM) trvale klíčovou pozici. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd., čerpající ze svých hlubokých odborných znalostí v oboru, povýšila výzkum, vývoj a aplikaci ** DKD Velký řezný kužel WEDM stroje ** do nových výšin. Technologie DKD představuje nejen rozšíření rozměrů obrábění, ale také základní ztělesnění stability procesu a geometrické přesnosti.

Základní procesní logika DKD s velkým kuželem drátem řezaným EDM
Technologie DKD byla původně navržena tak, aby řešila problémy s geometrickým zkreslením, které vznikají, když tradiční systémy elektroerozivního řezání drátem zpracovávají složité obrobky s velkým kuželem. Prostřednictvím inovací ve struktuře obráběcích strojů dosáhlo zařízení řady DKD – vyráběné společností Taizhou Xinchengyang – kvalitativního průlomu ve víceosém propojení a možnostech prostorového polohování.

1. Prostorový 4-osý/5-osý spojovací mechanismus
Jádro obrábění velkých kuželů DKD spočívá v přesném přemístění os U a V, které fungují v koordinaci s tradičními osami X a Y a vytvářejí složité prostorové trajektorie. Optimalizací struktury průhybu sestavy vodícího kola zajišťuje Taizhou Xinchengyang, že drát elektrody udržuje konstantní napětí i při extrémních úhlech vychýlení, čímž účinně zabraňuje přetržení drátu a tvorbě povrchových vlnek.

2. Mechanismus kompenzace geometrické přesnosti
Při řezání s velkým kuželem je skutečná poloha řezu elektrodového drátu vystavena nepatrným radiálním chybám vyplývajícím z přemístění opěrných bodů. Technologie DKD zahrnuje pokročilé algoritmy geometrické kompenzace schopné v reálném čase korigovat kuželové chyby způsobené sklonem elektrodového drátu. Tento kompenzační mechanismus řeší nejen lineární chyby, ale také zohledňuje dynamické efekty vznikající z kmitání sestavy vedení drátu.

3. Zvýšená tuhost nosné konstrukce
Řezání s velkým kuželem je často doprovázeno značnými bočními řeznými silami. Taizhou Xinchengyang používá na litých součástech stroje ošetření stárnutím s vysokou pevností, aby bylo zajištěno, že sloup a rám postele budou vykazovat výjimečnou odolnost proti vibracím a tepelnou stabilitu – dokonce i při rozsáhlém bočním posunu os U/V. To slouží jako základní základ pro zaručení, že přesnost polohování stroje splňuje požadované normy při uvedení do provozu.

Výhody technologie DKD Large-Taper Technology
Možnost variabilního řezání kuželem: Podporuje plynulý přechod od konstantních k proměnným úhlům úkosu, čímž efektivně splňuje požadavky na úhel úkosu složitých vstřikovacích forem a lisovacích nástrojů.

Obrábění hlubokých děr: Při zpracování tlustých plechů udržuje technologie DKD konzistenci mezi horním a spodním povrchem, čímž minimalizuje chyby zkreslení „přesýpacích hodin“, které jsou obvykle způsobeny zpožděním drátu.

Integrita povrchu: Prostřednictvím optimalizovaných řešení vysokofrekvenčního napájení dosahuje zařízení DKD výjimečné drsnosti povrchu i při velkoúhlovém kuželovém řezání, čímž se snižuje potřeba následných brusných operací.

Přehled technických parametrů a srovnání procesů
Aby bylo možné lépe porozumět technickému umístění obráběcích strojů DKD s velkým kuželem v tomto odvětví, následující tabulka ilustruje jejich provozní výkon v různých scénářích zpracování:

Filozofie kontroly kvality Taizhou Xinchengyang
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. se vždy držela zásady „vytvoření základu na standardech“. Po dokončení montáže musí každý výrobek řady DKD projít přísným kontrolním procesem, aby se ověřila jeho přesnost polohování. Tento postup slouží nejen k ověření přesnosti pohybu os X a Y, ale co je důležitější, k zajištění opakované přesnosti polohování os U a V – zejména při posunech velkého rozsahu. Prostřednictvím hloubkové kalibrace každého obráběcího stroje před expedicí zajišťujeme, že naši uživatelé mohou dosáhnout konzistentních a předvídatelných výsledků zpracování, a to i při provádění úkolů zahrnujících obrábění velkých kuželů.

Často kladené otázky (FAQ)
Q1: Jak systém DKD řeší problém častého lámání drátu při řezání velkých kuželů?
A: Při obrábění velkých kuželů je přerušení drátu obvykle způsobeno špatným odvodem třísek nebo nerovnoměrným napětím drátu. Technologie DKD účinně vytlačuje elektrolytické vedlejší produkty ze šikmé mezery tím, že zlepšuje možnosti sledování trysek a upravuje vybíjecí frekvenci pulzního napájecího zdroje. Kromě toho má mechanismus vedení drátu Xinchengyang specializovaný design, který výrazně snižuje třecí napětí mezi drátem elektrody a vodicími koly.

Q2: Proč obrobky někdy vykazují rozměrové nesrovnalosti mezi horním a spodním povrchem po řezání s velkým kuželem?
A: To je obvykle způsobeno nedostatkem přesné „kompenzace offsetu“. Když se drát elektrody nakloní, změní se vzdálenost mezi drátem a jeho vodicím bodem. Zařízení využívající technologii DKD využívá systémový software k automatickému výpočtu polohového posunutí vyplývajícího z poloměru drátu a úhlu náklonu, čímž je zajištěno, že rozměry obrobku – jak horní, tak spodní – přesně odpovídají konstrukčním výkresům.

Otázka 3: Čím jsou výrobní postupy testování přesnosti Taizhou Xinchengyang jedinečné?
A: Kromě standardních statických kontrol geometrické přesnosti klademe velký důraz na prostorovou přesnost polohování obráběcího stroje během dynamického provozu. Využíváme laserové interferometry k provádění kompenzace plného zdvihu na 4osých simultánních trajektoriích pohybu, což zajišťuje, že každý stroj DKD si zachová výjimečnou spolehlivost i při obrábění v extrémních úhlech.

Q4: Vyžaduje toto zařízení od operátora vysokou úroveň procesních znalostí?
A: Systém DKD integruje rozsáhlou databázi procesů. Ačkoli je obrábění velkých kuželů považováno za špičkový proces, optimalizované softwarové rozhraní Taizhou Xinchengyang umožňuje operátorům jednoduše zadat parametry kužele a tloušťku materiálu; systém pak automaticky generuje trajektorii obrábění, čímž výrazně snižuje technickou překážku vstupu.
