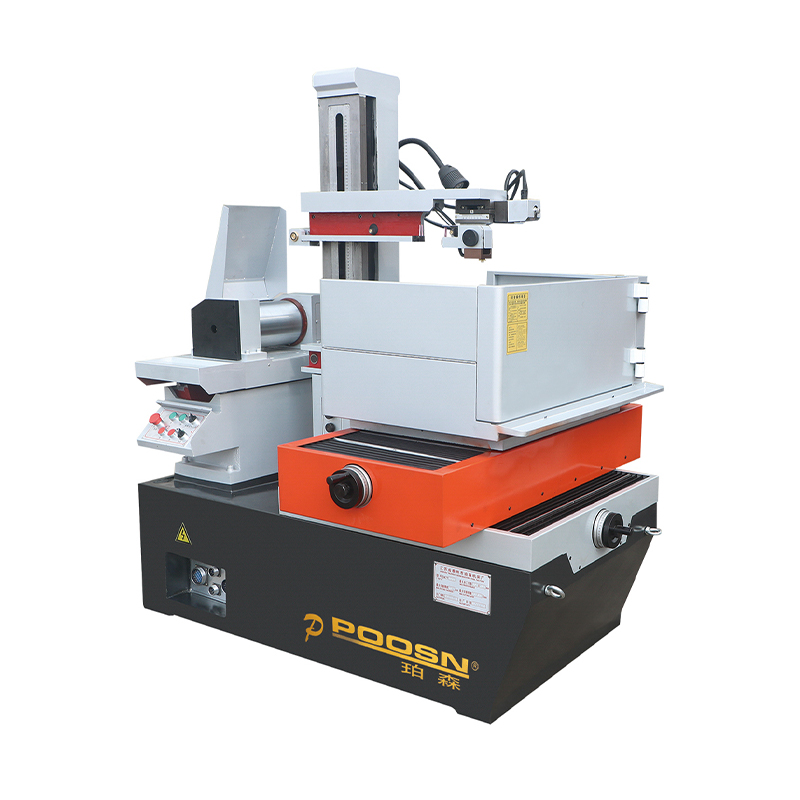

V oblasti moderní výroby přesných forem a zpracování dílů výkon obráběcích strojů přímo určuje konkurenceschopnost produktu na trhu. Společnost Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. s využitím svých hlubokých odborných znalostí v oboru zvýšila zpracovatelské schopnosti svých DK35BC High-Medium-speed WEDM do nových výšin. Toto zařízení nejen ztělesňuje hlavní výhody středněrychlostní technologie drátového řezání, ale také dosahuje významných průlomů jak v provozní stabilitě, tak v kvalitě obrobeného povrchu.
Základní technická architektura a výkon
Koordinované řízení digitálního pulzního napájení
Schopnost DK35BC dosáhnout výjimečně vysoké povrchové úpravy během zpracování pramení z pečlivého jemného vyladění systému pulzního napájení ze strany Taizhou Xinchengyang. Zajištěním stabilního výkonu vysokofrekvenční energie stroj udržuje optimální rovnováhu v mezeře výboje; to účinně minimalizuje opotřebení drátu elektrody a zajišťuje rovnoměrnost výbojových stop na povrchu obrobku. Tato specifická řídicí logika slouží jako základní základ pro provádění víceprůchodových řezných operací a dosažení vynikající úrovně drsnosti povrchu.
Odolnost proti vibracím a tepelná stabilita mechanické konstrukce
Vysoce přesné obrábění není možné bez mechanického tělesa s mimořádnou tuhostí. DK35BC se vyznačuje zesíleným litinovým ložem stroje, které prošlo dlouhou dobou přirozeného stárnutí. Tento proces zpracování eliminuje vnitřní pnutí při odlévání a zajišťuje, že si obráběcí stroj zachovává konstantní geometrickou přesnost i během dlouhých období vysokorychlostního vratného pohybu. Tato tepelná stabilita při řezání dlouhých drah účinně zabraňuje odchylkám obrábění způsobeným kolísáním okolní teploty.
Inteligentní systém konstantního napětí drátu
Kolísání napětí drátu elektrody je kritickým faktorem ovlivňujícím kolmost a výskyt povrchových rýh. V návrhu DK35BC, Taizhou Xinchengyang začlenil mechanismus řízení konstantního napětí; ať už během spouštění podávání drátu, změny směru nebo standardní fáze řezání, systém upravuje napětí v reálném čase, aby zajistil, že drát elektrody zůstane v ideálním stavu napjatý. To nejen zvyšuje efektivitu řezání, ale také demonstruje výjimečné schopnosti tlumení vibrací při zpracování těžkých nebo silných obrobků.
Vícestupňová filtrace a účinná chladicí cirkulace
Čistota dielektrické kapaliny přímo ovlivňuje stabilitu procesu elektrického výboje. DK35BC je vybaven vysoce účinným filtračním systémem schopným rychle oddělit kovové úlomky vznikající během obráběcích operací. Účinné chladicí prostředí nejen rozptyluje vysoké teploty vznikající během procesu vybíjení, ale také usnadňuje vynikající odvod třísek, čímž zabraňuje sekundárním výbojům v poškození obrobeného povrchu a zajišťuje konzistentní přesnost obrábění.
Porovnání charakteristik obrábění pro středorychlostní drátově řezaný EDM DK35BC
Aby zákazníci mohli lépe porozumět tomu, kam DK35BC zapadá do výrobního pracovního postupu, níže uvedená tabulka shrnuje jeho umístění na základě logiky procesu.
| Dimenze | Popis technických vlastností | Vliv na výsledky obrábění |
| Režim drátové dopravy | Vysokorychlostní posuv drátu s vratným pohybem integrovaný s regulací rychlosti s proměnnou frekvencí. | Vyrovnává vysoce účinné rychlosti úběru materiálu s přesnou kontrolou konzistence textury povrchu. |
| Řídicí systém | Architektura řízení zpětné vazby s uzavřenou smyčkou kombinovaná s graficky řízenou logikou cesty. | Výrazně zvyšuje přesnost trajektorie pro složité profily a složité nestandardní geometrie. |
| Pracovní prostředí | Plně uzavřený ochranný kryt použitý spolu s ekologickým systémem cirkulace kapalin. | Optimalizuje prostředí dílny a zároveň prodlužuje provozní životnost vysoce přesných vodicích kol. |
| Integrace procesů | Technologie Multi-cut založená na pokročilé logice „ořezávání“ (přeřezávání). | Dosahuje vynikající povrchové úpravy a hladkosti srovnatelné s výkonem nízkorychlostního řezání drátem (LS-WEDM). |
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd.: Expert Technical Support and Q&A
Ve skutečném výrobním prostředí je výběr vhodných parametrů obrábění a údržba obráběcího stroje zásadní záležitostí každého zákazníka. Následuje kompilace často kladených technických dotazů týkajících se středněrychlostního drátového řezacího stroje DK35BC.
FAQ
Otázka: Jak DK35BC zajišťuje vertikalitu při zpracování velkých a těžkých forem?
A: Toho je dosaženo především prostřednictvím zesílené nosné konstrukce obráběcího stroje a přesných vodicích kolejnic. Během procesu montáže klade Taizhou Xinchengyang extrémně vysoké požadavky na přesnost nivelace stroje; v kombinaci se systémem konstantního napětí to zajišťuje, že se drát elektrody během obrábění silných obrobků nevychyluje, čímž je zaručena rozměrová konzistence mezi horním a spodním povrchem.
Otázka: Jak je na DK35BC implementován proces vícenásobného řezání (řezání ořezu)?
A: Řezání ořezu je dosaženo úpravou energie výboje a rychlosti podávání drátu tak, aby bylo možné provést sekundární – nebo dokonce vícenásobné – dokončovací průchody po počátečním hrubém řezu. První průchod je primárně zodpovědný za rychlý úběr materiálu pomocí vysokého proudu, zatímco následující průchody využívají nižší proud a nižší rychlosti se zaměřením na odstranění povrchové přetavené vrstvy a zjemnění přesnosti obrysu.
Otázka: Jak lze efektivně prodloužit životnost vodicích kol a ložisek na DK35BC?
A: Klíč spočívá ve správném mazání a čištění. Doporučujeme pravidelně čistit karbonové usazeniny z vedení drátu a používat vysoce kvalitní řeznou kapalinu. Zařízení Taizhou Xinchengyang obsahuje speciální ochranné konstrukce pro kritické rotující součásti; za předpokladu, že pravidelná údržba je prováděna podle plánu, přesné zachování těchto vodicích součástí zůstává výjimečně odolné.
Otázka: Jak ovlivňuje koncentrace řezné kapaliny účinnost obrábění DK35BC?
A: Pokud je koncentrace řezné kapaliny příliš vysoká, brání účinnosti odvádění třísek; a naopak, je-li příliš nízká, ohrožuje schopnost zabraňovat korozi a stabilitu vybíjení. Při obrábění různých materiálů (jako je hliník nebo formovací ocel) by měl být poměr směsi jemně vyladěn na základě elektrické vodivosti materiálu a charakteristik odstraňování třísek, aby se dosáhlo optimální frekvence vybíjení.
Otázka: Je DK35BC schopen řezat ultra vysoké nebo nepravidelně tvarované obrobky?
A: Využitím podpěr s prodlouženou výškou a 4osé (nebo 5osé) konfigurace simultánního ovládání může DK35BC snadno zvládnout kuželové řezání a obrábění ultra vysokých obrobků. Taizhou Xinchengyang může poskytnout přizpůsobená řešení konstrukčního vyztužení na základě konkrétních rozměrů obrobků zákazníka.
