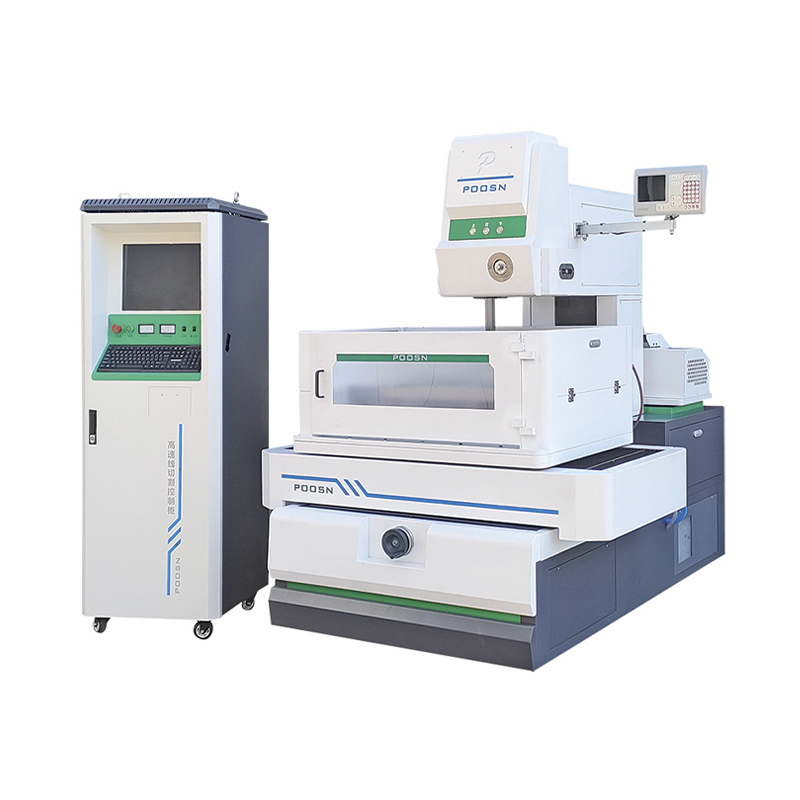

V oblasti moderního přesného zpracování forem a výroby dílů slouží účinnost a stabilita elektroerozivní elektroerozivní technologie jako klíčová konkurenční výhoda pro podniky. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. zasvětila roky hluboké kultivaci v oblasti elektroerozivního obrábění (EDM) a vytrvale prosazuje poslání „posílit postavení zákazníků ke zvýšení konkurenceschopnosti svých produktů“. Jako vlajkový model mezi středněrychlostními elektroerozivními stroji pro drátové řezání ztělesňuje PS45C filozofii designu, která nejen integruje přísné principy strojírenství, ale také dosahuje hluboké optimalizace jak v systémech kontroly elektrického výboje, tak v systémech podávání drátu.
Analýza Středněrychlostní drátově řezaná EDM PS45C Základní technologie
Stabilita mechanické konstrukce a antivibrační design
Struktura lože PS45C se vyznačuje vysoce pevným integrálním odlitkem, který byl podroben přísnému stárnutí, aby se eliminovalo vnitřní pnutí. Tato konstrukce zajišťuje, že si obráběcí stroj zachovává výjimečně vysokou geometrickou přesnost i při dlouhodobém provozu při velkém zatížení. Během procesu montáže používá Taizhou Xinchengyang přesnou kompenzaci na rovnoběžnost vodících kolejnic a vodicích šroubů, což zaručuje vysoce hladký pohyb podél os stroje a minimalizuje dopad vibrací vznikajících při vratném pohybu drátu na drsnost povrchu obrobku.
Systém řízení napětí v uzavřené smyčce
Na rozdíl od tradičních vysokorychlostních elektroerozivních elektroerozivních zařízení, PS45C zavádí pokročilou logiku řízení konstantního napětí. Během procesu obrábění může kolísání napětí elektrodového drátu vést k rýhování nebo rozměrovým odchylkám na povrchu řezu. Tento systém snímá stav podávání drátu v reálném čase a provádí dynamické úpravy, čímž zajišťuje, že drát elektrody zůstane po celou dobu v ideálním stavu napětí. V důsledku toho si zachovává stálou kolmost a kvalitu povrchu – dokonce i při obrábění hlubokých řezů na tlustých obrobcích nebo obrábění dílů se strmými úhly kužele.
Inteligentní přizpůsobení vysokofrekvenčního pulzního napájení
Jádro procesu EDM spočívá v pulzním napájení. Vysokofrekvenční řídicí systém vybavený na PS45C automaticky upravuje parametry vybíjení na základě materiálu obrobku, tloušťky a stavu mezery mezi drátem a obrobkem v reálném čase. Toto inteligentní přizpůsobení nejen výrazně snižuje spotřebu elektrodového drátu, ale také díky optimalizaci pulsních křivek účinně potlačuje tloušťku přetavené vrstvy (změněné povrchové vrstvy) na obrobeném povrchu. Výsledkem je, že řezané části vykazují vynikající výkon, pokud jde o odolnost proti opotřebení a únavovou pevnost.
Vícestupňový filtrační a chladicí cirkulační systém
Pro usnadnění efektivního, stabilního a nepřetržitého dlouhodobého řezání je PS45C vybaven sofistikovaným filtračním a cirkulačním systémem. Čistá pracovní kapalina na vodní bázi nejenom rychle spláchne kovové částice vzniklé během elektrického výboje – a tím zabrání sekundárním výbojům –, ale také účinně odvádí teplo a udržuje tepelnou stabilitu obrobku. Optimalizací konstrukce trysky umožňuje Taizhou Xinchengyang chladicí kapalině pronikat hlouběji do řezné mezery, čímž zajišťuje hladké zpracování hlubokých otvorů a tlustých plechů.
Odkaz na porovnání technických parametrů
Níže uvedená tabulka je navržena tak, aby ilustrovala specifické priority technického výkonu modelu PS45C v rámci různých požadavků na zpracování a pomáhá podnikům při optimalizaci jejich výrobních pracovních postupů:
| Zaměření rozměru | Popis charakteristiky zpracování | Doporučené aplikační scénáře |
| Kontrola přesnosti obrábění | Důraz na rozměrovou konzistenci při víceobráběcích procesech (Offsetové cykly). | Přesné lisovací nástroje, komponenty z karbidu wolframu a formy s vysokou tolerancí. |
| Drsnost povrchu | Snaha o vynikající vizuální a hmatové efekty, dosažení téměř zrcadlového nebo matného povrchu. | Kryty lékařských přístrojů, vysoce přesné prototypy a estetický hardware. |
| Stabilita pojezdu drátu | Konstantní kompenzace tahu pro eliminaci stop vibrací molybdenového drátu. | Mikrostrukturní obrábění, komplexní obrysové řezání a jemné detaily. |
| Rychlost odezvy systému | Vysoce citlivá zpětná vazba serva, aby se zabránilo přetržení drátu a zkratu. | Velkorozponové nepravidelné díly a velkoobjemová sériová výroba průmyslových komponentů. |
Často kladené otázky (FAQ)
Proč si PS45C zachovává vysokou účinnost i při obrábění obrobků značné tloušťky?
To je přičítáno jeho optimalizované struktuře přívodu chladicí kapaliny a silné penetrační schopnosti jeho vysokofrekvenčního napájecího zdroje. Při obrábění tlustých obrobků představuje odvod třísek významnou výzvu. PS45C využívá vysokotlaké trysky a specifické pulzní řízení k efektivnímu nasměrování dielektrické kapaliny do řezné zóny, což zajišťuje čisté prostředí výboje. To udržuje stabilní řeznou rychlost a zabraňuje snížení účinnosti způsobené hromaděním vedlejších produktů elektroeroze.
Jak lze PS45C využít ke zvýšení konkurenceschopnosti produktu?
Taizhou Xinchengyang doporučuje, aby toho uživatelé dosáhli prostřednictvím strategie obrábění s více řezy (více průchodů). PS45C se vyznačuje vysoce vyspělou logikou více řezů: počáteční hrubý řez zajišťuje vysokou účinnost, zatímco následné jemné řezy optimalizují povrchovou úpravu a texturu. Komponenty forem vyrobené touto metodou vykazují výjimečnou rozměrovou přesnost a lícování, což přímo snižuje potřebu následného ručního leštění a zkracuje celkový výrobní cyklus.
Jaké specifické požadavky má toto zařízení ohledně provozního prostředí?
Přestože se PS45C může pochlubit robustní stabilitou, pro dosažení maximální přesnosti se doporučuje, aby byl stroj instalován v prostředí s řízenou teplotou, nízkými vibracemi a bezprašným prostředím. Účinná regulace teploty zabraňuje rozměrovým výkyvům způsobeným tepelnou roztažností a smršťováním materiálů, zatímco čisté prostředí pomáhá prodlužovat životnost mechanických i elektrických součástí.
Jak se na tomto stroji kontroluje opotřebení elektrodového drátu?
PS45C minimalizuje neefektivní energetické ztráty díky použití neodporového vysokofrekvenčního zapalovacího obvodu. Systém konstantního napětí zároveň zabraňuje mechanickému natažení nebo poškození molybdenového drátu nerovnoměrným rozložením napětí. V kombinaci s vysoce kvalitní dielektrickou kapalinou tyto vlastnosti výrazně prodlužují životnost jedné cívky s molybdenovým drátem, čímž snižují náklady na obrábění jednoho dílu.
Usnadněním hloubkové aplikace středněrychlostního drátového EDM stroje PS45C společnost Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. nadále poskytuje zákazníkům obráběcí řešení, která předčí očekávání. Nabízíme nejen vybavení, ale závazek spolupracovat s našimi klienty na prozkoumání toho, jak mohou technologické upgrady optimalizovat výrobní pracovní postupy a zajistit stabilní růst v komplexních průmyslových prostředích.
