Co dělá DKD Large Cutting Taper WEDM průlom v přesném obrábění?

Co dělá DKD Velký řezný kužel WEDM průlom v přesném obrábění?

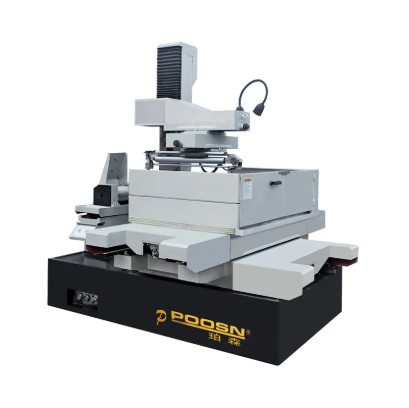

The DKD Velký řezací kuželový drát EDM je průlom v přesném obrábění, protože zásadně rozšiřuje to, co dokáže drátové elektroerozivní obrábění dosáhnout v jediném nastavení. Dosahuje úhlů úkosu až ±45° na obrobcích vyšších než 500 mm, udržuje polohovou přesnost v rozmezí ±0,003 mm při pracovním zatížení přesahujícím 3 000 kg a snižuje lámání drátu až o 60 % díky adaptivní kontrole vybíjení — schopnosti, které žádný konvenční stroj WEDM nemůže replikovat současně. Pro výrobce pracující v letectví, výrobě těžkých forem, vytlačovacích nástrojích a výrobě velkoformátových forem tento stroj jednoduše nevylepšuje stávající řešení. Umožňuje vyrobit dříve nemožné geometrie a váhy obrobků bez kompromisů v rozměrové integritě nebo kvalitě povrchu.

Význam tohoto nelze přeceňovat. Přesné obrábění již dlouho čelí zásadnímu kompromisu: čím větší a geometricky složitější je obrobek, tím obtížnější je dodržet tolerance na úrovni mikronů. Technologie WEDM byla historicky omezena na menší, tenčí obrobky s skromnými požadavky na kužel. Stroj DKD překonává tento kompromis tím, že vytváří každý subsystém – základnu stroje, vedení drátu v UV ose, proplachovací okruh, generátor pulsů a CNC řízení – podle specifických požadavků na přesné řezání velkých rozměrů s vysokým kuželem. Výsledkem je stroj, který poskytuje přesnost třídy EDM s jemným drátem v měřítku dříve spojovaném s mnohem hrubšími metodami řezání.

Tento článek zkoumá každý z technických a praktických rozměrů, díky kterým je DKD Large Cutting Taper WEDM skutečným technickým průlomem. Zahrnuje konstrukční návrh stroje, systém kuželového řezání, řídicí inteligenci, technologii proplachování, vedení drátu, vhodnost použití a celkové náklady na vlastnictví – se specifickými daty a příklady výroby v celém textu.

Základní problém: Proč bylo WEDM s velkým kuželem vždy obtížné

Abychom ocenili, čeho stroj DKD dosahuje, stojí za to porozumět technickým výzvám, kvůli kterým byl WEDM s velkým kuželem tak dlouho tak obtížný. Wire EDM funguje tak, že eroduje elektricky vodivý materiál pomocí řízených elektrických výbojů mezi tenkou drátěnou elektrodou a obrobkem. Drát se nedotýká přímo obrobku — je oddělen malou mezerou vyplněnou dielektrickou kapalinou a k odstraňování materiálu dochází prostřednictvím energie uvolněné rychlými, přesně načasovanými elektrickými impulsy.

Když je drát držen dokonale svisle, je tento proces dobře srozumitelný a vysoce ovladatelný. Výbojová mezera je rovnoměrná po délce drátu, proplachování je symetrické a geometrie řezu je předvídatelná. Ale když se drát nakloní, aby se uřízl kužel, všechno se změní. Geometrie mezery se stává asymetrickou – vstupní bod a výstupní bod drátu jsou horizontálně posunuty, u vysokých obrobků někdy až o desítky milimetrů. Rozložení výboje podél nakloněného drátu se stává nerovnoměrným. Účinnost proplachování prudce klesá, protože dielektrická kapalina nemůže být nasměrována rovnoměrně do šikmé řezné zóny. Napnutí drátu se hůře udržuje, protože dráha drátu mění tvar se změnou úhlu zkosení během konturovacích operací.

Na obrobku, který je vysoký 100 mm, vytváří 15° kužel horizontální odsazení přibližně 27 mm mezi vstupem a výstupem drátu. To se dá zvládnout. Na obrobku, který je vysoký 500 mm s úkosem 30°, se horizontální odsazení blíží 290 mm. V tomto měřítku se problémy dramaticky stupňují. Drát se ohýbá pod vlastní asymetrií napětí. Výboj se spíše koncentruje ve středu drátu než rovnoměrně. Proplachovací tlak aplikovaný na trysky sotva dosáhne středu zóny řezu. Zhoršuje se povrchová úprava, trpí geometrická přesnost a míra přetržení drátu stoupá.

To je důvod, proč má většina výrobců WEDM historicky omezenou schopnost úkosu na malé úhly – obvykle ±3° až ±15° – a střední výšky obrobku. Překročení těchto limitů se standardním strojem má za následek nepředvídatelné výsledky: rozměrové chyby, drsné povrchové úpravy, časté lámání drátu a přeřezané vrstvy dostatečně silné, aby ohrozily únavový výkon kritických součástí. DKD Large Cutting Taper WEDM byl navržen speciálně pro vyřešení těchto problémů, nikoli postupným zlepšováním, ale přepracováním stroje od základu podle požadavků na řezání velkých kuželů.

Strukturální základ: Základ stroje a konstrukce rámu

Přesné obrábění začíná konstrukčním základem stroje. Jakékoli vibrace, tepelná roztažnost nebo mechanické vychýlení v rámu stroje se přímo promítají do polohové chyby řezacího drátu. Pro řezání velkých kuželů na těžkých obrobcích je to obzvláště důležité, protože řezné síly – i když jsou v absolutních hodnotách malé ve srovnání s frézováním nebo broušením – působí asymetricky v širokém pracovním prostoru stroje a vytvářejí momenty, kterým standardní litinové rámy nemohou adekvátně odolat.

Stroj DKD používá a žula-kompozitní strojní základna který nabízí několik významných výhod oproti konvenční litinové konstrukci. Granitový kompozit má specifický koeficient tlumení přibližně osmkrát až desetkrát vyšší než litina, což znamená, že vibrace z podlahy dílny, blízkých strojů nebo vlastních servopohonů stroje jsou absorbovány mnohem rychleji, než aby rezonovaly strukturou a projevovaly se jako zvlnění povrchu na hotovém dílu.

Stejně důležitá je tepelná stabilita. Litina má koeficient tepelné roztažnosti přibližně 11 µm/m·°C. Přes 1000 mm osu stroje způsobí změna teploty o pouhý 1 °C roztažení o 11 µm – více než trojnásobek přesnosti polohování udávané strojem. Žulový kompozit má koeficient tepelné roztažnosti přibližně 5–6 µm/m·°C, což je zhruba poloviční koeficient než u litiny, což znamená, že tepelný drift při typických dílenských teplotních výkyvech je úměrně snížen. Stroj také obsahuje ve svém CNC algoritmy tepelné kompenzace, které monitorují teplotu ve více bodech konstrukce stroje a aplikují korekce v reálném čase na polohy os, což dále snižuje dopad teplotních změn na přesnost dílu.

Konstrukce sloupu a můstku je navržena pomocí analýzy konečných prvků pro optimalizaci poměru tuhosti k hmotnosti, což zajišťuje, že hlava osy UV – která se musí pohybovat, aby vytvořila úhly zkosení – nezavádí detekovatelné vychýlení ve vedení drátu, i když je umístěno s maximálním posunutím. Samotný pracovní stůl má žebrovanou konstrukci, která rozděluje hmotnost obrobku po celé ploše stolu a zabraňuje lokalizovanému vychýlení pod těžkými nástrojovými deskami nebo bloky matric.

Kombinace těchto konstrukčních možností znamená, že blok matrice z tvrzené oceli o hmotnosti 2 500 kg sedící na stole stroje nevytváří žádné měřitelné zkreslení v geometrii stroje a že dlouhé řezací programy běžící 20 nebo 30 hodin bez dozoru neshromažďují poziční posun, když teplota v dílně kolísá dnem i nocí.

Systém vedení drátu UV-Axis: Jak lze dosáhnout kuželovitosti ±45°

Schopnost kuželového řezání jakéhokoli stroje WEDM je určena konstrukcí a přesností jeho systému osy UV – mechanismu, který nezávisle pohybuje horním vedením drátu vzhledem ke spodnímu vedení drátu, aby se vytvořil kontrolovaný sklon drátu. U standardního stroje WEDM je UV-osa sekundárním systémem naroubovaným na stroj určený především pro přímé řezání. Jeho rozsah pojezdu je omezený, přesnost polohování je skromná a jeho schopnost udržovat konzistentní napětí drátu v celém rozsahu kužele je ohrožena primárními konstrukčními prioritami stroje.

Stroj DKD zachází s UV osou jako s primárním konstrukčním prvkem, který je stejně důležitý jako osa XY. Sestava horního vedení drátu je namontována na zcela nezávislé UV ose s lineární motorové pohony na osách U i V. Lineární motory eliminují vůli, poddajnost a tepelnou citlivost pohonů s kuličkovým šroubem, poskytují polohovací rozlišení 0,1 µm a obousměrnou opakovatelnost lepší než 0,5 µm. To je důležité, protože během konturovací operace s plynule se měnícím úhlem úkosu musí UV osa provádět stovky malých polohových korekcí za sekundu, aby se zachoval správný sklon drátu, když se osa XY pohybuje přes křivky a rohy. Jakékoli zpoždění nebo nepřesnost v odezvě osy UV vytváří chyby úhlu kužele, které se projeví jako geometrická odchylka na povrchu hotové součásti.

Dalším kritickým prvkem je samotná konstrukce vedení drátu. Při velkých úhlech úkosu drát vystupuje ze spodního vedení ve strmém sklonu a vstupuje do horního vedení z podobně strmého úhlu na opačné straně. Standardní kruhová vedení drátu vytvářejí koncentrované kontaktní napětí na drátu v těchto extrémních úhlech, což způsobuje únavu drátu a zvyšuje riziko zlomení. Stroj DKD používá vodiče drátu potažené diamantem s tvarovanou kontaktní geometrií, která rozděluje kontaktní napětí podél delšího oblouku kontaktu drátu, čímž se snižuje lokalizovaná koncentrace napětí a prodlužuje se životnost drátu až o 40 % při extrémních úhlech úkosu ve srovnání s konvenčními konstrukcemi vedení.

Rozsah pojezdu osy UV na stroji DKD je navržen tak, aby dosahoval kuželovitosti ±45° na obrobcích až do výšky 500 mm. Na 500 mm obrobku vyžaduje ±45° offset UV osy ±500 mm – obrovský rozsah, který vyžaduje jak mechanicky robustní strukturu UV osy, tak CNC řízení schopné koordinovat čtyřosý simultánní pohyb (X, Y, U, V) se synchronizací na úrovni mikrosekund. Řídicí systém DKD to řeší pomocí účelového pohybového interpolátoru, který vypočítává polohy osy UV jako spojitou funkci polohy osy XY a geometrie obrobku, čímž zajišťuje, že úhel drátu plynule přechází každým segmentem složitého obrysu bez úhlových nespojitostí, které by se jinak jevily jako povrchové vady na hranicích segmentů.

Adaptivní pulzní generátor: Udržování stability vybíjení v různých podmínkách

Proces elektrického výboje je srdcem EDM a jeho stabilita přímo určuje řeznou rychlost, povrchovou úpravu a integritu drátu. Při řezání s velkým kuželem je udržování stability výboje podstatně náročnější než u přímého řezání, protože geometrie mezery, podmínky proplachování a napětí drátu se neustále mění se změnou úhlu drátu. Pulzní generátor navržený pro stabilní rovné řezání bude produkovat nepravidelný výboj v podmínkách velkého kužele, což vede k oblouku, zlomení drátu a poškození povrchu.

Stroj DKD obsahuje adaptivní pulzní generátor který pracuje na zásadně odlišném principu než konvenční EDM pulzní generátory. Adaptivní generátor namísto dodávání pevného pulzního tvaru vlny a spoléhání se na operátora, že zvolí vhodné parametry pro daný materiál a geometrii, nepřetržitě monitoruje napětí, proud a časování vybíjecí mezery při vzorkovací frekvenci několik megahertzů. Tato data v reálném čase používá ke klasifikaci každého jednotlivého výboje buď jako produktivní jiskra, zkrat, oblouk nebo otevřená mezera, a upravuje časování pulzu, energii a polaritu na bázi pulzu po pulzu, aby maximalizoval podíl produktivních jisker a zároveň eliminoval škodlivé jevy oblouku.

Tato schopnost je zvláště důležitá při řezání velkých kuželů, protože účinnost odvádění nečistot se významně mění podél délky drátu. V blízkosti vstupních a výstupních bodů, kde jsou umístěny proplachovací trysky, jsou nečistoty účinně odstraněny a mezera zůstává čistá. Ve středních částech dlouhého nakloněného drátu je hromadění nečistot vyšší a podmínky místní mezery mají tendenci ke zkratu. Adaptivní generátor detekuje tyto místní zkratové tendence z napěťové signatury jednotlivých pulzů a reaguje okamžitým snížením energie pulzu v dané výbojové zóně, čímž se zabrání hromadění vodivých můstků, které by jinak způsobily přerušení drátu.

Praktický výsledek je takový řezná rychlost v režimu velkého kužele je udržována na 85–90 % rychlosti přímého řezu pro stejný materiál a průměr drátu — výrazné zlepšení oproti běžným strojům, které často ztrácejí 40–60 % řezné rychlosti při práci s úhlem úkosu nad 20°, protože operátor musí ručně snížit energii pulzu, aby se zabránilo přetržení drátu. Adaptivní generátor také umožňuje stroji řezat materiály, které jsou zvláště citlivé na nestabilitu výboje, jako jsou karbidové a polykrystalické diamantové kompozity, pod úhly úkosu, které by na neadaptivním stroji nebyly možné.

Dvousměrné vysokotlaké proplachování: Řešení problému s nečistotami ve velkých úhlech kužele

Proplachování – proces dodávání dielektrické kapaliny do řezné zóny za účelem odstranění erodovaných částic, chlazení drátu a obrobku a udržení čistoty mezery – je jedním z nejvíce podceňovaných faktorů výkonu WEDM. Při přímém řezání je proplachování přímočaré: horní a spodní trysky jsou souosé s drátem a kapalina proudí symetricky mezerou shora dolů. Se zvyšujícím se úhlem úkosu se tato symetrie postupně narušuje a účinnost splachování se rychle zhoršuje.

Na 45° kuželu s 500 mm obrobkem je horní tryska odsazena téměř o 500 mm od spodní trysky v horizontální rovině. Kapalina vytlačovaná z horní trysky na vstupním bodě nedosáhne výstupního bodu šikmého řezu — proudí podél šikmé dráhy drátu a vystupuje mezerami v boční stěně obrobku. Centrální oblast nakloněného drátu funguje v podmínkách silného splachovacího hladovění, což způsobuje hromadění nečistot, lokalizované přehřívání, silné přetavené vrstvy a nakonec prasknutí drátu.

Stroj DKD to řeší pomocí a dvousměrný splachovací systém s proměnným tlakem který zahrnuje nezávisle řízené horní a spodní trysky schopné rotace pro vyrovnání jejich směru paprsku se skutečným úhlem sklonu drátu. Namísto vystřikování kapaliny svisle dolů, jak to dělá pevná tryska, se trysky DKD otáčí, aby směrovaly kapalinu podél osy drátu, čímž zajišťují, že paprsek proniká do nakloněné řezné zóny, spíše než aby se rozptyloval proti boční stěně obrobku.

Kromě směrového ovládání je proplachovací tlak automaticky upravován CNC mezi 0,5 a 18 bar v závislosti na výšce obrobku, typu materiálu, úhlu kužele a aktuální fázi řezání. Během hrubého řezání, kde je velký objem úlomků, se tlak zvýší, aby se udržela čistota mezery. Během dokončovacích řezů, kde je kritická integrita povrchu, je tlak snížen, aby se zabránilo hydraulicky vyvolaným vibracím drátu, které by zhoršovaly drsnost povrchu. Toto dynamické řízení tlaku je koordinováno s adaptivním řízením pulzního generátoru, takže oba systémy reagují současně na změny podmínek mezery.

Výsledkem je a tloušťka přetavené vrstvy pod 3 µm i při maximálních úhlech úkosu – hodnota, která splňuje požadavky na integritu povrchu specifikací komponent leteckého průmyslu a eliminuje potřebu povrchové úpravy po EDM ve většině aplikací. Na konvenčních strojích, které pracují pod velkými úhly úkosu, tloušťka přetavené vrstvy často přesahuje 15–20 µm, což vyžaduje další operace broušení nebo leštění, které zvyšují čas a náklady.

Dielektrický systém také obsahuje vícestupňový filtrační okruh s primárními papírovými filtry, sekundárními jemnými filtry a iontoměničovým ložem, které udržuje měrný odpor vůči vodě na 50–100 kΩ·cm. Udržování měrného odporu v tomto rozsahu je rozhodující pro stabilitu výboje – voda, která je příliš čistá (vysoký měrný odpor) produkuje příliš energetické výboje, které erodují drát a zanechávají drsné povrchy, zatímco voda, která je příliš vodivá (nízký měrný odpor) způsobuje předčasné zhroucení pulsů a snížení účinnosti řezání. Filtrační systém DKD automaticky monitoruje měrný odpor a upravuje regenerační cykly iontové výměny tak, aby byl zachován cílový rozsah bez zásahu obsluhy.

Wire Management System: Řízení napětí, závitování a účinnost spotřeby

Správa drátových elektrod zahrnuje vše od toho, jak je drát podáván ze zásobní cívky, přes vodicí systém až po navíjecí mechanismus – a má přímý vliv na kvalitu řezu, dobu provozuschopnosti stroje a provozní náklady. Při řezání velkých kuželů je vedení drátu náročnější než při přímém řezání, protože nakloněná dráha drátu vytváří nerovnoměrné rozložení napětí: napětí je vyšší v ohybových bodech poblíž vodítek a nižší ve středním rozpětí. Pokud napětí není přesně řízeno, drát rezonuje na specifických frekvencích, které se objevují jako periodické povrchové vzory na hotové součásti.

Stroj DKD používá a uzavřený systém řízení napětí drátu se snímačem zátěže, který měří skutečné napětí drátu na horním vedení a předává tyto informace servořízenému napínacímu válečku. Systém udržuje napětí drátu v rozmezí ±0,3 N od nastavené hodnoty v celé cívce – i když se průměr cívky zmenšuje a dynamika odvíjení drátu se mění, a dokonce i když se geometrie dráhy drátu mění s měnícími se úhly kužele. Tato úroveň konzistence tahu je přibližně třikrát těsnější, než jakého mohou dosáhnout mechanická napínací zařízení na konvenčních strojích.

Systém navlékání drátu je plně automatický a je schopen provléknout počáteční otvor o průměru 0,6 mm bez pomoci operátora. Po přetržení drátu – což je událost, která se na DKD vyskytuje mnohem méně často než na konvenčních strojích, ale která není zcela odstranitelná – se stroj automaticky stáhne do bodu zlomu, vyčistí konec drátu a znovu navlékne přes počáteční otvor, poté pokračuje v řezání ze správné pozice. Tento proces trvá v průměru přibližně 90 sekund ve srovnání s 5–10 minutami u ručního navlékání, což je primární režim na mnoha konkurenčních strojích.

Spotřeba drátu je významným provozním nákladem v produkčním prostředí WEDM. Typický velkoformátový stroj WEDM běžící nepřetržitě může spotřebovat 15–25 kg drátu za týden, za cenu 15–30 USD za kilogram v závislosti na typu drátu. Optimalizace napnutí stroje DKD a adaptivní řízení vybíjení omezují zbytečný posun drátu – jev, kdy nestabilní podmínky vybíjení způsobují, že stroj podává čerstvý drát rychleji, než je skutečně potřeba pro řezání. Ukazují terénní data z výrobních zařízení snížení spotřeby drátu o 22–31 % ve srovnání se stroji bez těchto ovládacích prvků, což na stroji běžícím 5 000 hodin ročně znamená roční úsporu drátu ve výši 8 000 – 15 000 USD v závislosti na typu drátu a ceně.

Stroj pojme průměr drátu od 0,1 mm do 0,3 mm a je kompatibilní s mosazným drátem, pozinkovaným drátem a difúzně žíhaným vysoce výkonným drátem. Mosazný drát se obvykle používá pro hrubovací operace, kde je prioritou řezná rychlost. Pozinkovaný drát poskytuje lepší povrchovou úpravu při dokončovacích průchodech díky nižšímu bodu tání a lépe kontrolovanému chování při odpařování. Difúzně žíhaný drát nabízí nejlepší kombinaci pevnosti a řezného výkonu pro obtížné materiály, jako je karbid a titan, a přesný systém řízení tahu stroje DKD plně využívá vlastnosti těchto prémiových typů drátů bez problémů s lámáním drátu, které je činí nepraktickými na méně výkonných strojích.

CNC řídicí systém: inteligence, automatizace a efektivita programování

Řídicí systém CNC je integrující inteligencí stroje DKD – koordinuje pohyb os, řízení vypouštění, proplachování, napnutí drátu a interakci operátora do koherentního systému, který je schopný a praktický pro provoz. Stroj s brilantním hardwarem, ale špatně navrženým řídicím systémem zaostává za svým potenciálem a frustruje obsluhu; řídicí systém DKD je navržen tak, aby dělal opak.

Řídicí platforma běží na operačním systému v reálném čase s dobou cyklu řízení pohybu 125 mikrosekund, což zajišťuje, že aktualizace polohy os a příkazy řízení výboje jsou synchronizovány na submikrosekundovou přesnost. Tato úroveň koordinace časování je nezbytná pro konturování s velkým kuželem, kde se osy X, Y, U a V musí pohybovat současně s konzistentními poměry rychlostí, aby byl zachován konstantní úhel drátu přes křivky, přechody a rohy.

Řídicí software obsahuje automatický algoritmus rohové kompenzace, který předvídá geometrickou chybu způsobenou zpožděním drátu – tendencí drátu zajíždět za naprogramovanou dráhu během změn směru. Při přímém řezání je kompenzace rohů dobře srozumitelným problémem standardních řešení. Při řezání velkých kuželů se kompenzace rohů stává čtyřrozměrnou, protože offset osy UV mění efektivní charakteristiku vychýlení drátu při každém úhlu kužele. Algoritmus rohové kompenzace ovládacího prvku DKD zohledňuje úhel kužele, napětí drátu, výšku obrobku a řeznou rychlost současně a vytváří ostrost rohu, která je konzistentní v celém rozsahu kužele, spíše než se zhoršuje při extrémních úhlech.

Řídicí systém akceptuje import geometrie DXF a IGES přímo z rozhraní dotykové obrazovky stroje, což eliminuje potřebu samostatné CAM pracovní stanice pro většinu úloh. Operátor vybere importovanou geometrii, zadá úhel úkosu, výšku obrobku, materiál, typ drátu a požadavky na povrchovou úpravu a řízení automaticky vygeneruje řezací program s vhodnými náběhovými a výběhovými pohyby, víceprůchodovými strategiemi a přechody parametrů. U složitých dílů vyžadujících různé úhly zkosení v různých oblastech podporuje řízení specifikaci zkosení segment po segmentu s automatickou interpolací na přechodech.

Řízení také spravuje technologickou databázi stroje — knihovnu testovaných řezných parametrů pro stovky kombinací materiálu, drátu a povrchové úpravy. Tyto parametry jsou výsledkem rozsáhlého továrního testování a jsou neustále zpřesňovány vestavěným monitorováním procesu ve stroji, které zaznamenává údaje o řezném výkonu pro každou úlohu a pomocí statistické analýzy identifikuje zlepšení parametrů. Operátoři v produkčním prostředí to hlásí doba programování nových dílů se zkrátí o 60–70 % ve srovnání s konvenčními ovládacími prvky WEDM, které vyžadují manuální výběr parametrů a iterativní testovací řezy.

Porovnání výkonu: DKD Velký řezný kužel WEDM vs. průmyslové standardy

Následující tabulka porovnává klíčové výkonnostní parametry DKD Large Cutting Taper WEDM s typickými high-end standardními WEDM stroji a konvenčními velkoformátovými WEDM stroji dostupnými na trhu. Toto srovnání ilustruje konkrétní rozměry, ve kterých stroj DKD poskytuje průlomový výkon spíše než postupné zlepšování.

Údaje v tabulce odrážejí publikované specifikace a nezávislá měření v terénu od produkčních uživatelů. Výhoda stroje DKD je nejvýraznější v kombinaci maximálního úhlu úkosu, výšky obrobku v tomto maximálním úhlu a přesnosti – žádný jiný stroj ve své třídě neposkytuje všechny tři současně při produkčně životaschopných řezných rychlostech. Výhoda tloušťky přetavené vrstvy je zvláště významná pro letecké a lékařské aplikace, kde je úprava povrchu po EDM regulovaným požadavkem na kvalitu.

Průmyslové aplikace: Kde stroj DKD vytváří skutečnou výrobní výhodu

Schopnosti DKD Large Cutting Taper WEDM se promítají do výhod výroby betonu v celé řadě průmyslových odvětví. Pochopení těchto aplikací objasňuje, proč na specifikacích stroje záleží nad rámec specifikace.

Výroba komponent pro letectví a obranu

Komponenty pro letectví a kosmonautiku často vyžadují složité vnější profily s přesnými úhly úkosu, zejména tvary kořenů lopatek turbíny, konstrukční držáky a upevňovací kování draku letadla. Tyto součásti jsou často vyráběny z materiálů, jako je Inconel 718, titan Ti-6Al-4V a vysokopevnostní nástrojové oceli – všechny jsou náročné pro konvenční obrábění a ideálně se hodí pro EDM. Schopnost stroje DKD řezat ±45° kužel v Inconel 718 ve výšce 500 mm s přesností ±0,003 mm a méně než 3µm přetavená vrstva znamená, že profily kořenů jedle turbínové lopatky lze řezat v jediném nastavení, aniž by bylo nutné dříve provádět více operací upínání. Jeden dodavatel pro letectví a kosmonautiku oznámil snížení počtu operací pro štěrbinu turbínového disku ze čtyř (hrubé frézování, polotovarové frézování, EDM a broušení) na dvě (hrubé frézování a DKD WEDM), což zkrátilo celkovou dobu dílčího cyklu o 38 %.

Výroba těžkých lisovacích nástrojů a progresivních lisovacích nástrojů

Progresivní lisovací nástroje pro panely karoserií automobilů a konstrukční součásti patří mezi nejnáročnější aplikace WEDM z hlediska velikosti obrobku, tvrdosti materiálu a geometrické složitosti. Desky zápustek mají obvykle tloušťku 400–600 mm, kalené na 58–62 HRC a vyžadují přesné kónické vůle razníku a zápustky – často s úhlem úkosu 20–30° pro prvky přidržování polotovaru a řezné části. Na konvenčních strojích vyžadují tyto kuželovité prvky vícenásobná nastavení s různými orientacemi upínacích přípravků, z nichž každá přináší vlastní akumulaci polohových chyb. Stroj DKD řeže všechny kuželové prvky v jedné orientaci obrobku, přičemž zachovává prostorové vztahy mezi prvky v rozmezí ±0,003 mm a eliminuje chyby při přemístění upínacích přípravků 0,01–0,02 mm, které jsou primárním zdrojem nesouladu matrice při vícenásobném nastavení.

Vytlačovací lisovací nástroje

Hliníkové a měděné vytlačovací lisy představují jedinečnou výzvu: profil lisovnice musí zahrnovat dosedací plochy, úhly reliéfu a geometrie svarové komory, které vyžadují různé úhly zkosení v různých hloubkách v rámci stejného bloku lisovnice – a bloky mohou mít tloušťku 150–400 mm. Schopnost stroje DKD specifikovat proměnné úhly úkosu podél dráhy řezu v kombinaci s jeho možností výšky obrobku z něj činí jedinou platformu WEDM, která dokáže obrábět kompletní vytlačovací nástroje se všemi jejich kuželovitými prvky v jediném nastavení. Pro výrobce vytlačovaných hliníkových profilů, kteří vyrábějí profily okenních rámů a konstrukční profily, tato schopnost eliminovala potřebu outsourcovat kritické funkce zápustek do specializovaných prodejen EDM, což přeneslo práci do vlastních rukou a zkrátilo dodací lhůty zápustek o 40–50 %.

Lékařské zařízení a nástroje pro implantáty

Nástroje pro lékařské přístroje – formy pro ortopedické implantáty, řezné nástroje pro minimálně invazivní nástroje a matrice pro implantovatelné spojovací součásti – vyžadují některé z nejpřísnějších rozměrových tolerancí a standardů integrity povrchu ve výrobě. Komponenty implantátů ve slitinách kobalt-chrom a titan musí splňovat normy ISO 5832 pro biokompatibilitu, která mimo jiné omezuje tloušťku přetavené vrstvy a vyžaduje specifické hodnoty drsnosti povrchu. Přetavená vrstva stroje DKD menší než 3 µm a schopnost povrchové úpravy Ra 0,2 µm na těchto materiálech znamená, že nástroje mohou být dodány s tolerancí tažení bez operací leštění a leptání, které jsou v současnosti standardní praxí po konvenčním EDM, což ušetří 4–8 hodin následného zpracování na nástroj.

Bezpilotní provoz a efektivita výroby

Aby přesný obráběcí stroj přinášel maximální hodnotu ve výrobním prostředí, musí být schopen spolehlivého bezobslužného provozu – během nocí, víkendů a změn směn, aniž by vyžadoval neustálou pozornost operátora. WEDM se v zásadě dobře hodí pro bezobslužný provoz, protože proces řezání je bezkontaktní a vynaložené síly jsou zanedbatelné. V praxi však přetržení drátu, selhání závitů a problémy s dielektrickým systémem historicky omezovaly praktickou dobu bezobslužného chodu strojů WEDM na několik hodin, než je nutný zásah.

Kombinace adaptivního řízení vybíjení stroje DKD (která zabraňuje událostem nestability mezery, které způsobují většinu přetržení drátu), automatického navlékání drátu (které se zotavuje z přetržení bez zásahu operátora), kapacity vícecívek drátu (která umožňuje nepřetržitý provoz po dobu 24–36 hodin bez výměny drátu) a automatizovaného řízení dielektrika (které udržuje odpor a teplotu bez ručního nastavování) umožňuje skutečně praktický bezobslužný provoz 20 – 4 hodin řezání.

Produkční uživatelé hlásí míra využití stroje 85–92 % v průběžných 30denních obdobích, včetně plánované údržby. Pro srovnání, konvenční stroje WEDM v podobných výrobních prostředích obvykle dosahují 60–75% využití v důsledku vyšší míry přetržení drátu, častějších požadavků na ruční zásahy a delší doby nastavení mezi jednotlivými úlohami. Při typických nákladech na hodinu stroje WEDM ve výši 80 – 150 $ za hodinu představuje samotné zlepšení využití 40 000 – 120 000 $ ročně v obnovené kapacitě na stroj.

Řídicí systém zahrnuje funkci vzdáleného monitorování, která umožňuje operátorům a dozoru kontrolovat stav stroje, průběh řezání a alarmové stavy ze smartphonu nebo tabletu. Alarmová upozornění jsou zasílána prostřednictvím SMS nebo e-mailu, když je vyžadován zásah, což zajišťuje, že prostoje stroje jsou minimalizovány i během období bez obsluhy. Vzdálený monitorovací systém také zaznamenává řezná data pro sledování kvality – užitečné pro zákazníky z leteckého a lékařského průmyslu, kteří požadují dokumentaci, že díly byly vyrobeny v rámci specifikovaných procesních parametrů.

Celkové náklady na vlastnictví: dlouhodobý finanční případ

DKD Large Cutting Taper WEDM přináší vyšší pořizovací náklady než standardní stroje WEDM – obvykle o 30–60 % více než u špičkových konvenčních strojů v závislosti na konfiguraci. Pro mnoho kupujících je tato zálohová prémie hlavní překážkou při zvažování. Analýza celkových nákladů na vlastnictví v pětiletém produkčním horizontu však obvykle ukazuje výrazně odlišný obrázek.

Cenové výhody se skládají v několika dimenzích. Úspora spotřeby drátu o 22–31 % snižuje roční náklady na drát o 8 000 – 15 000 USD. Snížené lámání drátu a automatické navlékání obnoví 200–400 hodin produktivního strojního času ročně, které by jinak byly ztraceny ručním zásahem – v hodnotě 16 000 – 60 000 USD při typických strojích. Eliminace operací s vícenásobným nastavením u prvků s velkým kuželem snižuje náklady na upínací přípravek, práci na seřízení a dobu pohybu součásti, čímž ušetří 15–25 % celkových nákladů na zakázku na dotčenou práci. A možnost přenést dříve externě zajišťované kritické operace v rámci podniku eliminuje prémie za outsourcing, které jsou obvykle o 40–80 % vyšší než vnitřní náklady na obrábění.

Když se tyto provozní výhody sečtou a pořizovací cena pojistného se odepisuje po dobu pěti let, stroj DKD obvykle dosahuje nižších pětiletých celkových nákladů na vlastnictví než standardní stroj s marží 15–25 % ve výrobních prostředích, kde řezání velkých kuželů představuje více než 30 % pracovní zátěže. V prostředích, kde je práce s velkým kuželem primární aplikací, je výhoda ještě větší.

Náklady na údržbu během pětiletého období jsou srovnatelné nebo nižší než u konvenčních strojů navzdory vyšší počáteční složitosti DKD, protože lineární motorové pohony na UV ose nemají žádné mechanické součásti podléhající opotřebení (žádné kuličkové šrouby, žádná ložiska v hnacím ústrojí) a žulový kompozitní základ nevyžaduje žádné pravidelné škrábání nebo vyrovnávání. Intervaly výměny vodítek jsou prodlouženy díky konstrukci vodítek s diamantovým povlakem a automatizovaný systém řízení dielektrika snižuje pracnost při manipulaci s chemikáliemi a testování, což představuje významné náklady na údržbu u ručně řízených systémů.

Často kladené otázky

Q1: Jaký je skutečný praktický limit úhlu kužele stroje DKD a zhoršuje se přesnost při maximálních úhlech?

A1: DKD Large Cutting Taper WEDM je dimenzován pro ±45° kužel na obrobcích do výšky 500 mm, a to je spíše skutečná výrobní specifikace než laboratorní maximum. Přesnost polohování ±0,003 mm je zachována v celém rozsahu kužele, protože systém lineárního motoru s UV osou poskytuje konzistentní rozlišení polohování bez ohledu na úhel kužele. Drsnost povrchu se při extrémních úhlech mírně snižuje – Ra 0,2 µm při malých úhlech úkosu se může zvýšit na Ra 0,3–0,35 µm při 45° kvůli asymetrické geometrii výbojové mezery – ale to zůstává v rámci specifikace pro většinu průmyslových aplikací. U aplikací vyžadujících Ra 0,2 µm při extrémních úhlech úkosu se tohoto cíle dosáhne dodatečným dokončovacím průchodem se sníženým nastavením energie.

Q2: Může stroj DKD řezat nevodivé nebo špatně vodivé materiály, jako je keramika nebo polykrystalický diamant?

A2: Drátové EDM zásadně vyžaduje elektrickou vodivost v obrobku a stroj DKD není výjimkou z tohoto fyzikálního požadavku. Dokáže však efektivně řezat materiály s nižší vodivostí než standardní nástrojová ocel, včetně karbidu wolframu (který má elektrický odpor zhruba 10–20krát vyšší než ocel), kompozity ze slinutých polykrystalických diamantů (které používají vodivou kobaltovou pojivovou matrici) a elektricky vodivé keramické kompozity. Specificky pro karbid wolframu poskytuje monitorování mezery adaptivního pulzního generátoru v reálném čase oproti běžným strojům významnou výhodu, protože charakteristiky výboje karbidu jsou podstatně odlišné od oceli a vyžadují dynamické nastavení parametrů pro udržení stabilního řezání – něco, co stroje s pevnými parametry nemohou efektivně dělat.

Q3: Jak dlouho trvá nastavení a programování složitého dílu s velkým kuželem na stroji DKD?

Odpověď 3: Doba nastavení a programování závisí do značné míry na složitosti součásti, ale pro reprezentativní velkou kuželovou matrici s 8–12 otvory děrování při různých úhlech kužele zkušení operátoři hlásí celkovou dobu nastavení a programování 90–150 minut pomocí funkcí importu DXF a automatického programování kuželů řídicího systému DKD. To je příznivě srovnatelné se 4–6 hodinami pro stejnou součást na konvenčním stroji WEDM, který vyžaduje ruční výběr parametrů, více zkušebních řezů a samostatné programování pro každý segment úhlu kužele. Díly prvního článku na nové geometrii obvykle vyžadují jednu hodinu navíc pro ověření řezů. Po schválení prvního článku vyžaduje opakovaná výroba stejného dílu pouze naložení obrobku a vyvolání programu – obvykle 20–30 minut na nastavení.

Q4: Jaký plán údržby vyžaduje stroj DKD a jaké jsou nejčastější servisní položky?

A4: Plán údržby stroje DKD je uspořádán do denních, týdenních, měsíčních a ročních intervalů. Denní údržba trvá přibližně 15 minut a zahrnuje kontrolu dielektrického odporu, kontrolu opotřebení vodítek drátu a ověření vyrovnání proplachovací trysky. Týdenní údržba (30–45 minut) zahrnuje kontroly výměny filtru, čištění řezačky drátu a navíjecí jednotky a mazání lineárních vedení osy XY. Měsíční údržba (2–3 hodiny) zahrnuje úplnou kontrolu dielektrického systému, ověření kalibrace UV osy a diagnostiku řídicího systému. Roční údržba prováděná servisním technikem zahrnuje úplnou geometrickou kalibraci, laserové měření přesnosti os a výměnu opotřebovaných položek, jako jsou vedení drátu, těsnění a filtrační média. Nejběžnějšími neplánovanými servisními položkami jsou výměna vedení drátu (obvykle každých 800–1 200 hodin v závislosti na typu drátu a materiálu) a výměna dielektrického filtru (každých 400–600 hodin v závislosti na objemu odebraného materiálu).

Q5: Je stroj DKD vhodný pro dílny, které řežou širokou škálu materiálů a typů dílů, nebo je optimalizován pro úzký rozsah použití?

Odpověď 5: Stroj DKD se dobře hodí do prostředí dílen právě proto, že jeho technologická databáze pokrývá širokou škálu materiálů a adaptivní pulzní generátor automaticky zpracovává variace parametrů mezi různými vodivými materiály. Dílny hlásí, že přepínání mezi materiály – například od kalené oceli P20 přes karbid wolframu až po titan – vyžaduje pouze výběr materiálu v ovládacím rozhraní spíše než ruční nastavování parametrů. Hlavním hlediskem pro dílny je, že velikost stroje DKD a kapacita pracovního stolu jej činí nejproduktivnějším u velkých nebo složitých dílů; pro malé, tenké, rovně řezané díly, které tvoří významnou část typické dílenské práce, může být menší standardní stroj WEDM hospodárnější pro paralelní provoz. Většina dílen, které investují do stroje DKD, jej používá speciálně pro své velkoformátové a vysoce kuželové práce, přičemž si ponechává standardní stroje pro běžné řezání.

Otázka 6: Jaké školení je vyžadováno pro obsluhu, aby se naučili ovládat stroj DKD, a jakou podporu poskytuje výrobce?

Odpověď 6: Operátoři se stávajícími zkušenostmi s WEDM obvykle vyžadují 5denní školicí program na místě zahrnující obsluhu stroje, programování, principy kuželového řezání, správu dielektrika a běžnou údržbu. Operátoři bez předchozích zkušeností s WEDM vyžadují 10denní program, který pokrývá základy EDM před školením specifickým pro daný stroj. Výrobce poskytuje instalaci a uvedení do provozu na místě, úvodní školicí program, vzdálenou technickou podporu prostřednictvím vestavěného diagnostického připojení stroje a přístup k online znalostní databázi s poznámkami k aplikacím, doporučeními parametrů a průvodci pro odstraňování problémů. Pro operátory, kteří pracují s novými materiály nebo aplikacemi, je k dispozici roční opakovací školení a tým aplikačního inženýra výrobce poskytuje přímou asistenci pro náročné díly prvního článku během prvních 12 měsíců po instalaci jako součást standardního balíčku pro uvedení do provozu.
